Un saludo, Se analizan las tracciones, compresiones y flexiones que afectan la columna, pero me gustaría conocer donde interviene el PANDEO dentro del diagrama de interacción para conocer en que zona del diagrama este efecto es más desfavorable? O como deberíamos de analizar el PANDEO para tomarlo en cuenta a la hora de diseñar...
Falla por PANDEO
únete a la conversación 👇
Juan Carlos Arroyo
Experto
Hola Rolando:
En este curso no se analiza el problema del pandeo, que debes tener en cuenta sin duda al diseñar columnas esbeltas.
El pandeo es un fenómeno muy intuitivo pero su implementación nnumérica generalizada es compleja.

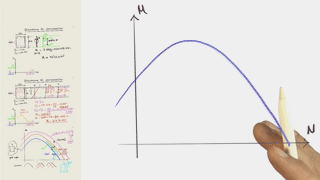

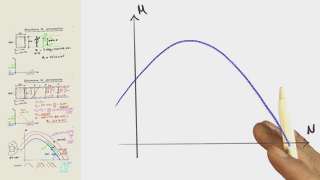

Como regla "visual" debes suponer que el diagrama, para axiles pequeños, hasta el punto máximo del digrama , no varía casi nada pues los axiles son pequeños. Sin embargo, a partir de ese máximo, el diagrama teniendo en cuenta el pandeo desciende mucho más rapidamente que el diagrama sin pandeo y desciende tanto más rápidamente cuanto mayor es la relación altura/sección.
Como orden de magnitud, debes calcular la esbeltez mecánica de la sección (Altura/ radio de giro)
Si la esvbeltez es menor de 35 el pandeo no suele dimensionar
Si la esbeltez es mayor de 100 hay que acudir a un complejo método general.
Un saludo
8 ene 2019 - 17:00
