Disposición armaduras

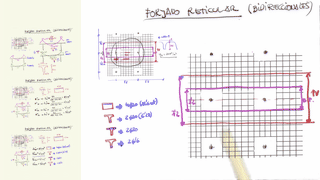

No me aclaro con la disposición de las armaduras. Me confundo con el dibujo.

En el ábaco, tenemos que poner 20 fi 20. 10 de ellos en la longitud del ábaco. Correcto. Al ser 5 nervios, entiendo que son 2 por nervio. Sin embargo, dibujas 3-2-2-3. Ando algo confundido con esto. ¿La armadura ha de colocarse coincidiendo con los nervios de la bóveda?¿No puede colocarse en todo el ancho superior?

Gracias
Agustín Cuadrado
únete a la conversación 👇
Juan Carlos Arroyo
Hola Agustín:
Como bien observas, la armadura de negativos se pone donde se puede ;)

La idea sería poner 4 por nervio pero nos encontramos con algún condicionante:
  • Observa primero que hay cinco nervios pero los dos nervios de borde tienen menos espacio de ábaco (la mitad) por eso ponemos en algunos nervios dos y en otros tres.
  • Al tener que llevar parte de la armadura al tercio (tiene que salir del ábaco que es 1/5) , la armadura que se queda en el ábaco la puedes poner donde quieras, por ejemplo entre nervios. Pero la armadura que sale fuera de ábaco debe ir en el nervio porque si va entre nervios tendría que ir por la capa de compresión y podría haber un problema de falta de recubrimiento.
Un saludo
18 ene 2020 - 13:40
Agustín Cuadrado
Claro, es verdad. Qué torpeza la mía. Si sale del ábaco, entramos en la zona de casetones y no tenemos recubrimiento. Muchas gracias.
21 ene 2020 - 11:00
Victoria
Buenas tardes Juan Carlos,
Por ende, hay que tener en cuenta que en esta disposición aun falta la propia armadura del abaco (cruceta) ¿No?
18 abr 2020 - 16:21
