Cortante en empotramientos

Question

Hola Juan Carlos,

Hablando del cortante, quería preguntarte si el camino de cargas a los apoyos es igual en empotramientos? Si tenemos una viga biempotrada con momentos negativos en los extremos, en estas zonas las compresiones estarán en la cara inferior, luego los tirantes en esta zona deberían estar en la zona traccionada en la parte superior de la viga?

Me lío un poco en este caso.

Un saludo

Juan Carlos Arroyo · Accepted Answer

Hola Álvaro:
Disculpas por a tardanza. Espero que estés bien.

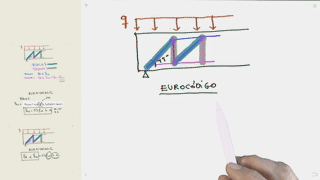

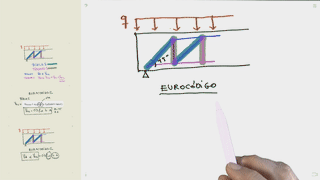

Te pongo un dibujo de una viga continua para que veas como el trazado de cortante sigue igual, se genera una rótula (sin cordones) en el punto de momento nulo y eso cambia la tracción del cordón superior al inferior,
Pero las diagonales comprimidas van siempre en la dirección= [de la carga a la reacción]

Compresiones en verde
Tracciones en fucsia
Cortante (diagonales y montantes) en rojo.

Yo siempre me hacía un poco de lío en muros. Alguna vez hemos pretendido poner estribos de cortante inclinados y a pregunta es hacia donde los pondria. Te dejo a tí esa respuesta.

Un saludo cordial
