Comprobaciones

Hola

- Comprobación a Momento de las chapas.
A pesar de que nos habéis dado el truco para no tener que comprobarla, imagina que por la razón que sea no podemos cumplir con ese espesor (ya se han pedido las chapas en obra y no cumplen), y nos vemos obligados a comprobar ese momento.
¿Podéis, por favor, indicar cómo se realizaría esa comprobación? en pletina y alma de la viga secundaria.

- Comprobación soldadura Pletina-Alma Viga.
Personalmente, yo creo que tratándose de una comprobación que se ha de hacer en  las uniones atornilladas, no estaría mal que nos indicarais por favor, como se procede para hacer la comprobación de la soldadura entre la chapa pletina y el alma de la viga principal.

Ya que hemos llegado hasta aquí, sería una pena no tener todas las comprobaciones atadas.

Gracias!!!!
únete a la conversación 👇
Carlos Rios Frutos
Hay que hacer una comprobación estándar de momento de secciones (ver curso de estructuras metálicas). Solicitante Vd·e, resistente, el elástico (no el plástico), y hay que reducir el momento si el cortante es alto (>0.5·Vpl,Rd). Las secciones que hay que comprobar son en las columnas de tornillos y donde se acaba el recorte, mismas consideraciones que en el caso de la sección explicada para cortante. Esta comprobación solo suele ser determinate para dos o más columnas de tornillos.
La soldadura viene explicada en el curso de ingenioxyz de estructuras metálicas.
21 abr 2020 - 00:52
maria luisa ibarz vinzo
Ok, muchas gracias por la explicación.
¿Un ejemplo numérico ya hecho sería muy complicado de conseguir? Así ya vamos a lo seguro.
Si no, lo haré yo y te lo pasaré para que le des un vistazo.

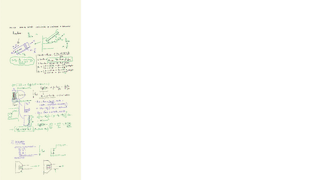

DUDA: La sección a momento a comprobar sería la del alma de la viga, por un lado y la de la pletina por otro lado ¿cierto?
y en la sección que hay tornillos, ¿el módulo resistente Wel cual sería?
Gracias
21 abr 2020 - 10:09
Fernando Egea Boscada
Buenos días. Me uno a la petición de un ejemplo numérico de María Luisa para la comprobación a flexion de la sección reducida. He estado intentando realizar los cálculos por mi cuenta para el ejemplo del video usando un modelo de Autodesk Robot para chequear. No tengo problema en realizar la comprobación de si los agujeros han de descontarse o no expuesta en EC3 EN1993-1-1:2005, 6.2.5 (4). Sin embargo, no consigo cuadrar el último paso: el cálculo del módulo elástico (Wnet) de la sección reducida. Una de las razones que he notado es que Robot aparentemente estudia únicamente la zona a tracción de dicha sección, y no la sección reducida completa, lo cual no termino de entender. Desafortunadamente no he conseguido encontrar un ejemplo numérico en ningún otro sitio para comparar.
9 jun 2020 - 09:33
