Cálculo del Núcleo Central

Buenos días:
Me queda claro cómo determinar los vértices 1,2,3 y 6. Pero no así los puntos 4 y 5 (si bien por simetría, calculando uno de ellos quedaría claro cómo calcular el otro).
¿Podrían indicar con respecto a qué eje se calcularía la inercia y cómo se determina geométricamente el polo de la fibra neutra en estos casos?
Gracias, un saludo.
únete a la conversación 👇
Juan Carlos Mosquera Feijoo

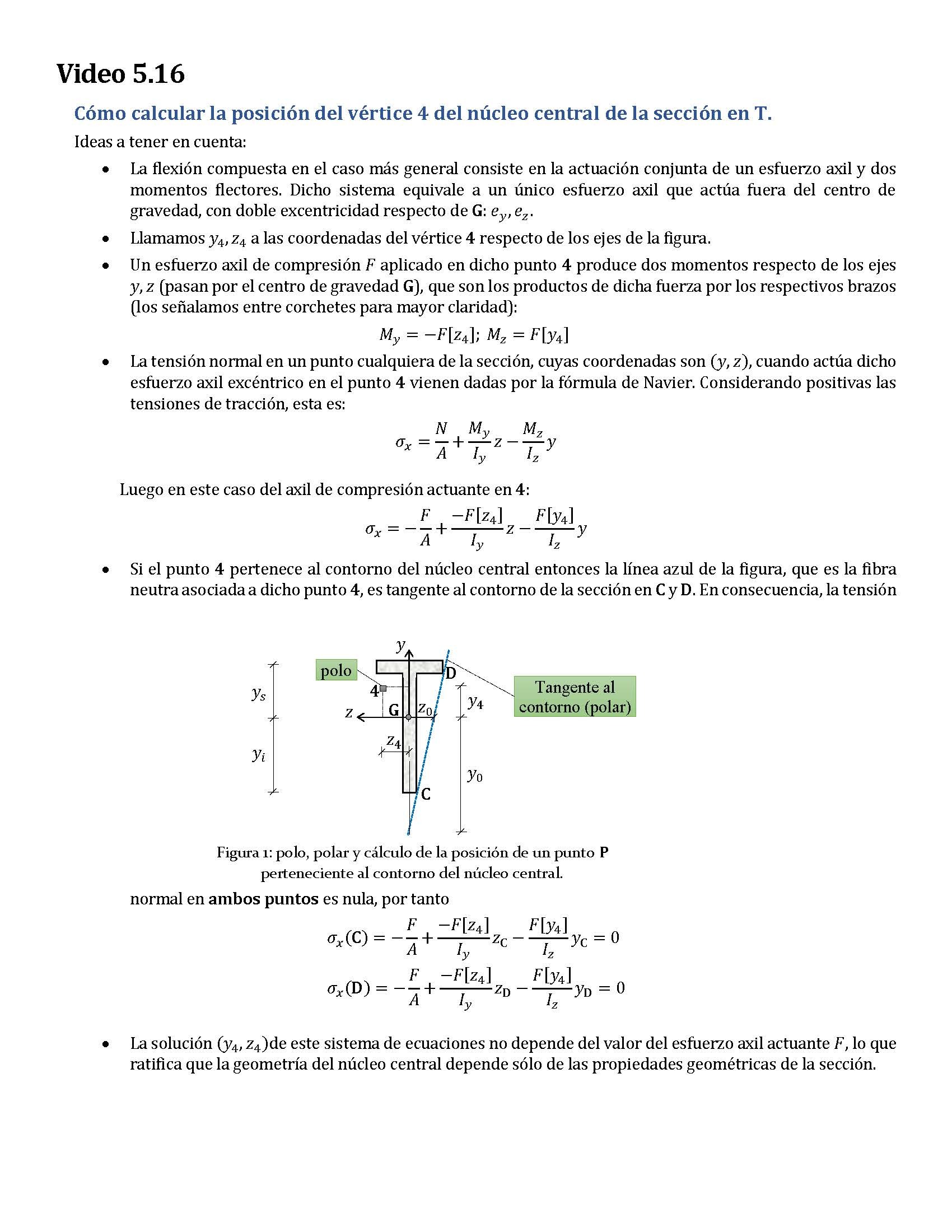

Estimado José María: un esfuerzo axial excéntrico aplicado en el punto 4 produce sendos momentos flectores respecto de los ejes y, z. Cada uno de estos momentos flectores genera su propia distribución de tensiones normales adicionales a las que produce el esfuerzo axil. Es decir, se produce flexión respecto de dos ejes y por tanto intervienen los dos momentos de inercia respecto de cada eje de flexión. Adjunto una explicación más detallada en el fichero gráfico adjunto. Un cordial saludo.
1 nov 2021 - 23:33
