8.6 Ejemplo 2

Hola Juan Carlos:

En el apartado 8.6 comentado, analizando el Estado (1) y a la hora de calcular el movimiento horizontal del punto C utilizando la fórmula de BRESSE, ¿no sería el brazo vertical a utilizar [R(1-sen C)] en lugar de  [R(1-cos C)] ?

Gracias y un saludo.
Jesús de la Roja Renales
Jesús de la Roja Renales
únete a la conversación 👇
Juan Carlos Mosquera Feijoo
Juan Carlos Mosquera Feijoo
Estimado Jesús: gracias por tu pregunta y por levantar esta observación. Estás en lo cierto. Para calcular movimientos horizontales se toman brazos en vertical entre los puntos origen y destino, es decir, cota del destino (punto C) menos la cota del origen, un punto genérico.  En efecto, el brazo vertical entre ambos puntos es R(1-sen (theta)).

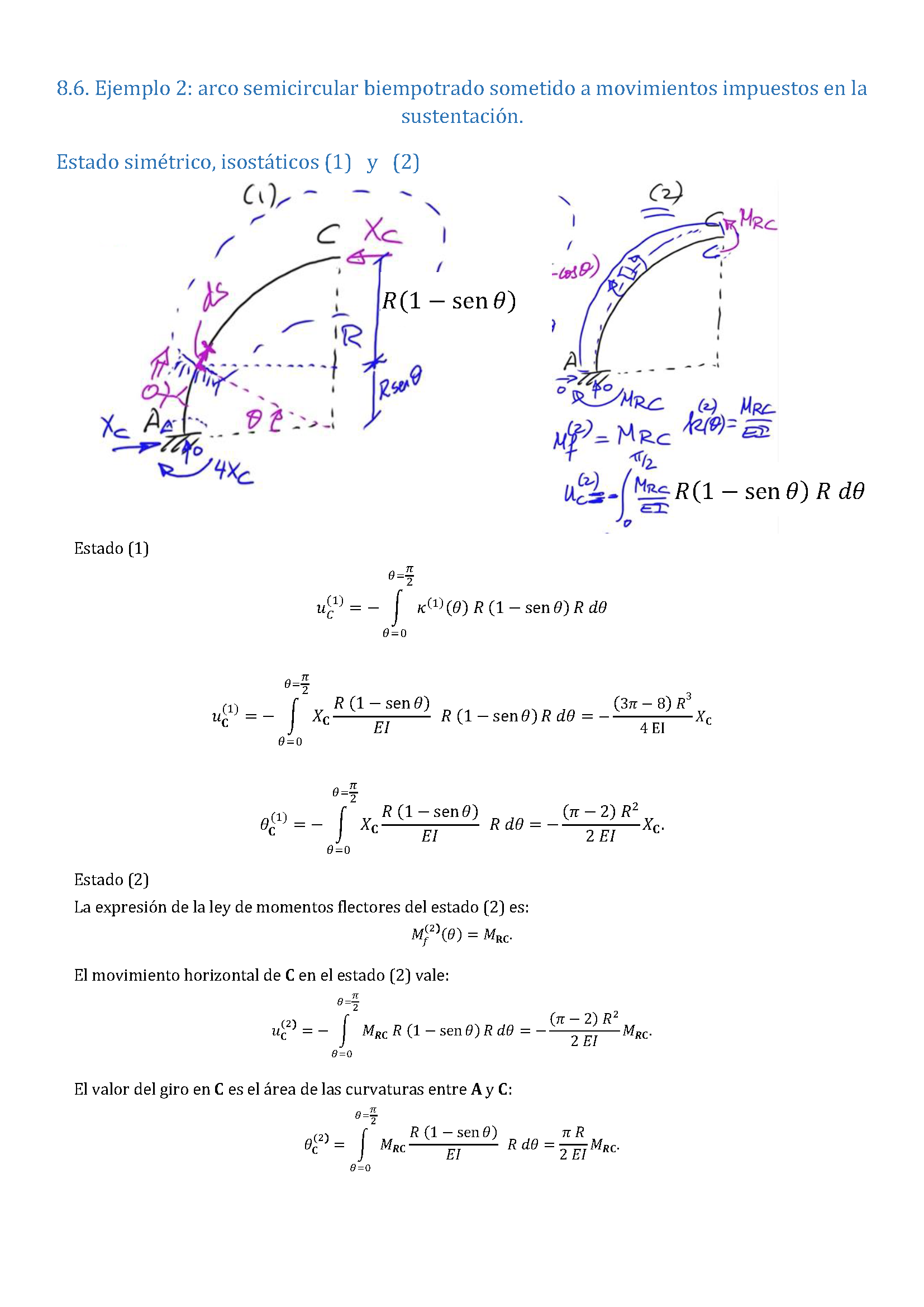

Adjuntamos los cálculos con las correcciones de los estados (1) y (2). Gracias
12 dic 2021 - 19:07
Regístrate para comentar

¿Ya tienes cuenta? Haz login

Pregunta realizada en la píldora:
8.6. Ejemplo 2: arco semicircular biempotrado sometido a movimientos impuestos en la sustentación. Estado simétrico, isostático (1)
