Longitud de pandeo en pórtico Intraslacional

Question

Hola Juan Carlos:Pudiera ser que si el pórtico fuese biempotrado y el dintel infinitamente rígido la longitud de pandeo sería 0,5L. ¿Se podría considerar que el rango de longitudes de pandeo en pórticos intraslacionales estaría comprendido entre 0,5L y L?Muchas gracias.

Juan Carlos Mosquera Feijoo · Accepted Answer

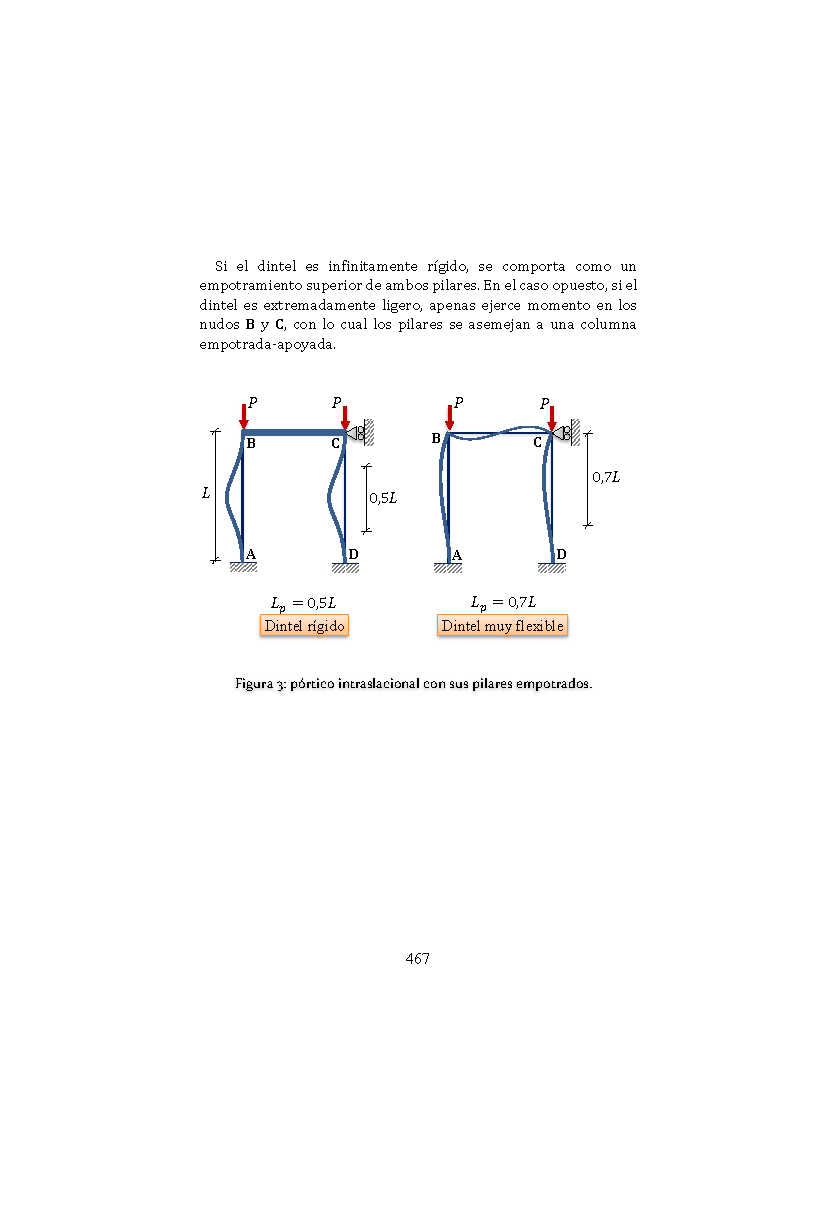

Estimado Jesús: si las bases de los pilares están empotradas, dependiendo de la rigidez del dintel, las longitudes de pandeo de los pilares están entre 0,5L y 0,7L. Adjunto un detalle explicativo.

Sebastià Pieras Martorell · Answer

Hola!
Aunque tenga un pórtico rígido con base articulada (se producirán desplazamientos en el nudo superior) si el alpha crit es > 10 (EAE o EN 1993), se puede considerar el pórtico como intranslacional y por tanto proceder con el cálculo con longitudes de pandeo inferiores a la unidad?

JUAN JOSE JIMENEZ DE CISNEROS FONFRIA · Answer

Hola, una cosa es la traslacionalidad y otra el tipo de unión. Un pórtico puede tener bases empotradas y ser traslacional (debido a que los pilares tengan mucha longitud, por ejemplo) o puede tener bases articuladas y ser intraslacional (porque se encuentre arriostrado, o porque tengan perfiles con mucha inercia, por ejemplo).

Juan Carlos Mosquera Feijoo · Answer

Juan José lo indica acertadamente. La traslacionalidad de un pórtico es una tendencia intrínseca al desplazamiento lateral; para impedirla hay que actuar sobre dicho grado de libertad, arriostrándolo; y la sustentación, aunque esté empotrada, no impide la traslacionalidad.

JUAN JOSE JIMENEZ DE CISNEROS FONFRIA · Answer

Sí, el arriostramiento es el mejor modo para restringir la traslacionalidad. Me he visto en situaciones en las que por distribución de planta se han tenido que eliminar arriostramientos, y las soluciones para definir un sistema equivalente han resultado bastante complicadas. Si dispones de un software de análisis estructural (tipo SAP2000 o CYPE) puedes hacer ese ejercicio de una manera muy sencilla).
