cálculo longitud cordón de soldadura



Buenos días, Eduardo,

 Cuando se te planteen problemas de estructuras metálicas y no sepas como afrontarlos, lo primero que debes realizar es repasar de forma meticulosa los artículos de la correspondiente instrucción, en la cual, encontrarás, aquel que te define como plantear la solución a la cuestión que tengas.

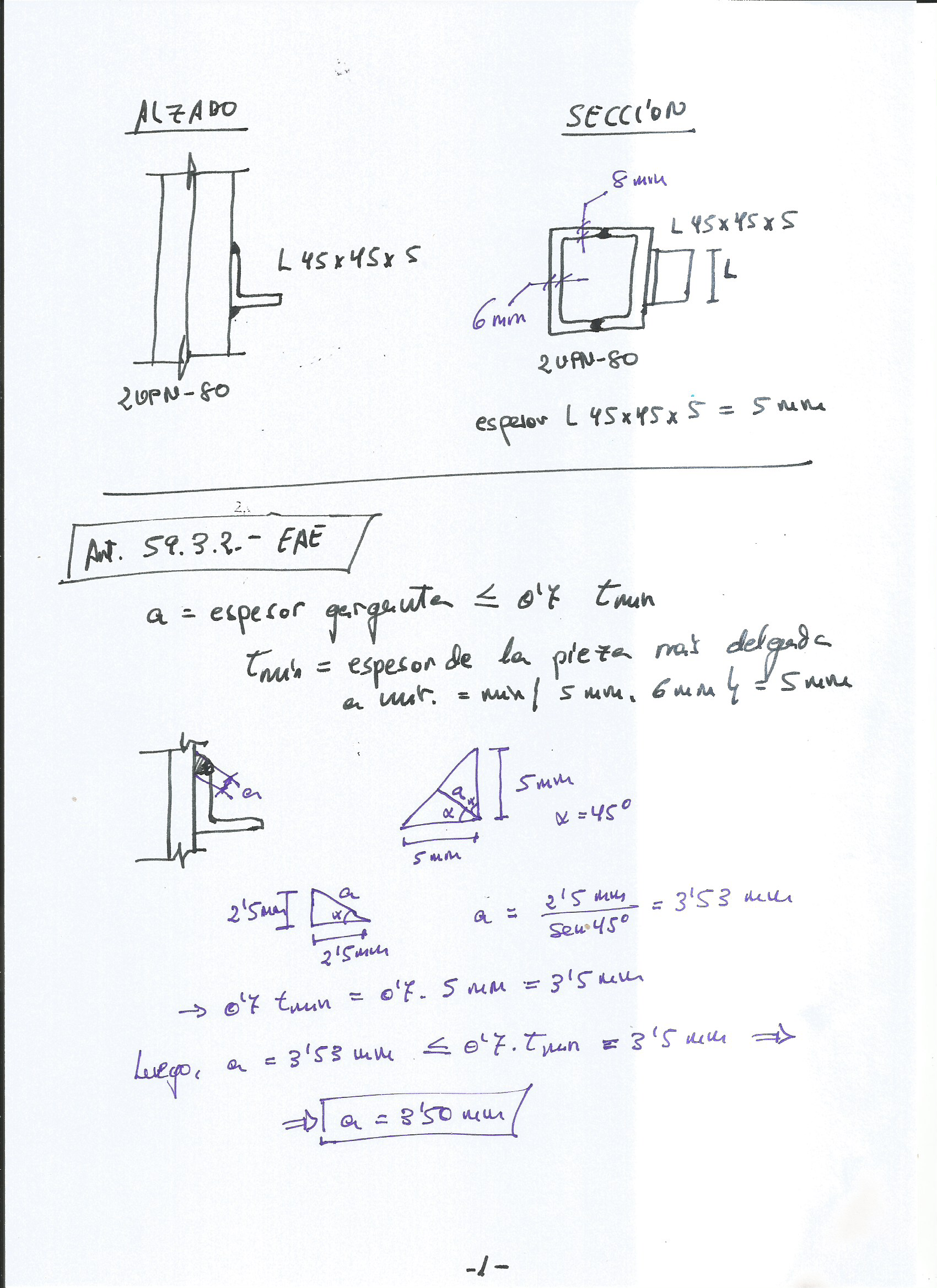

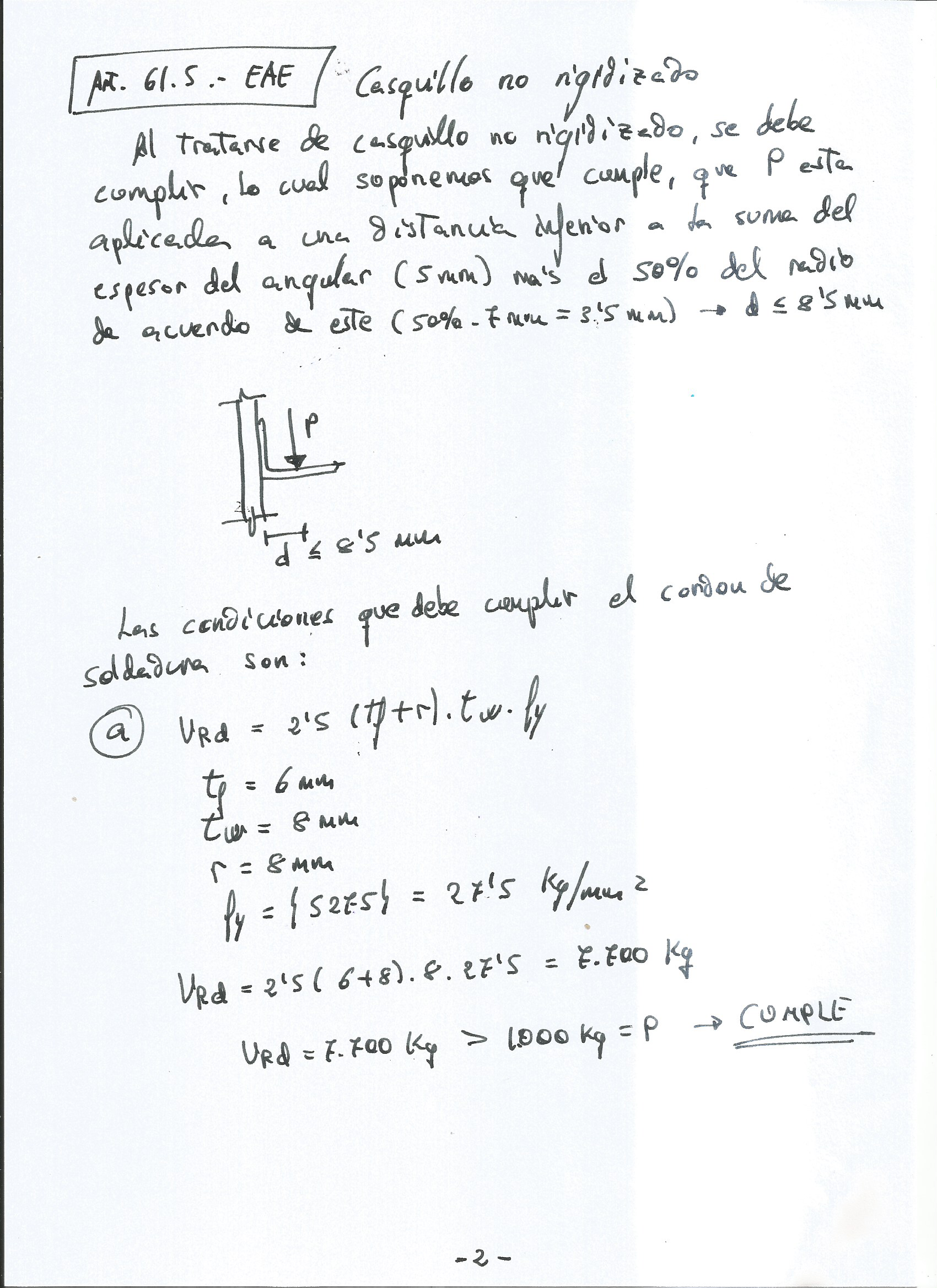

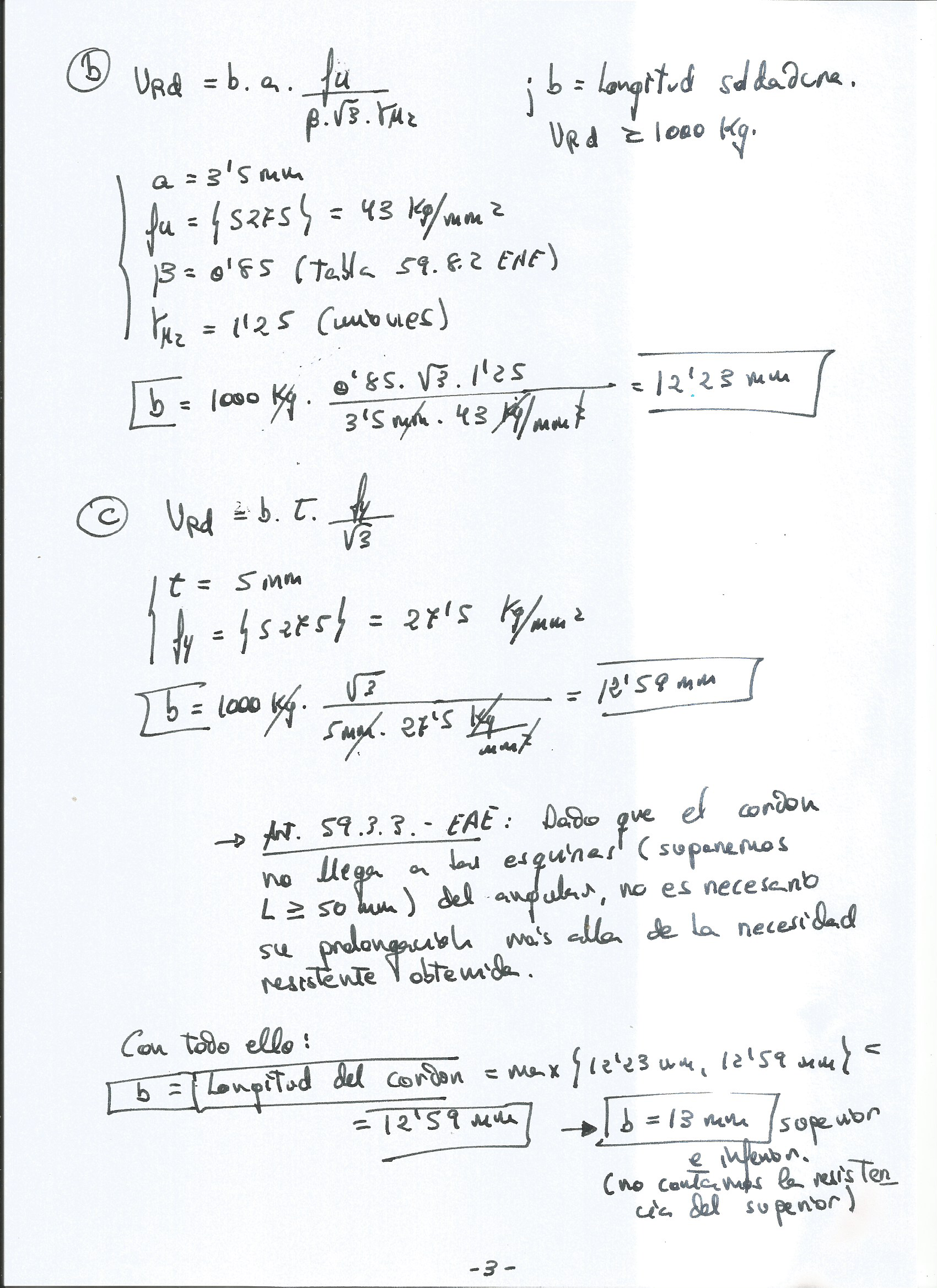

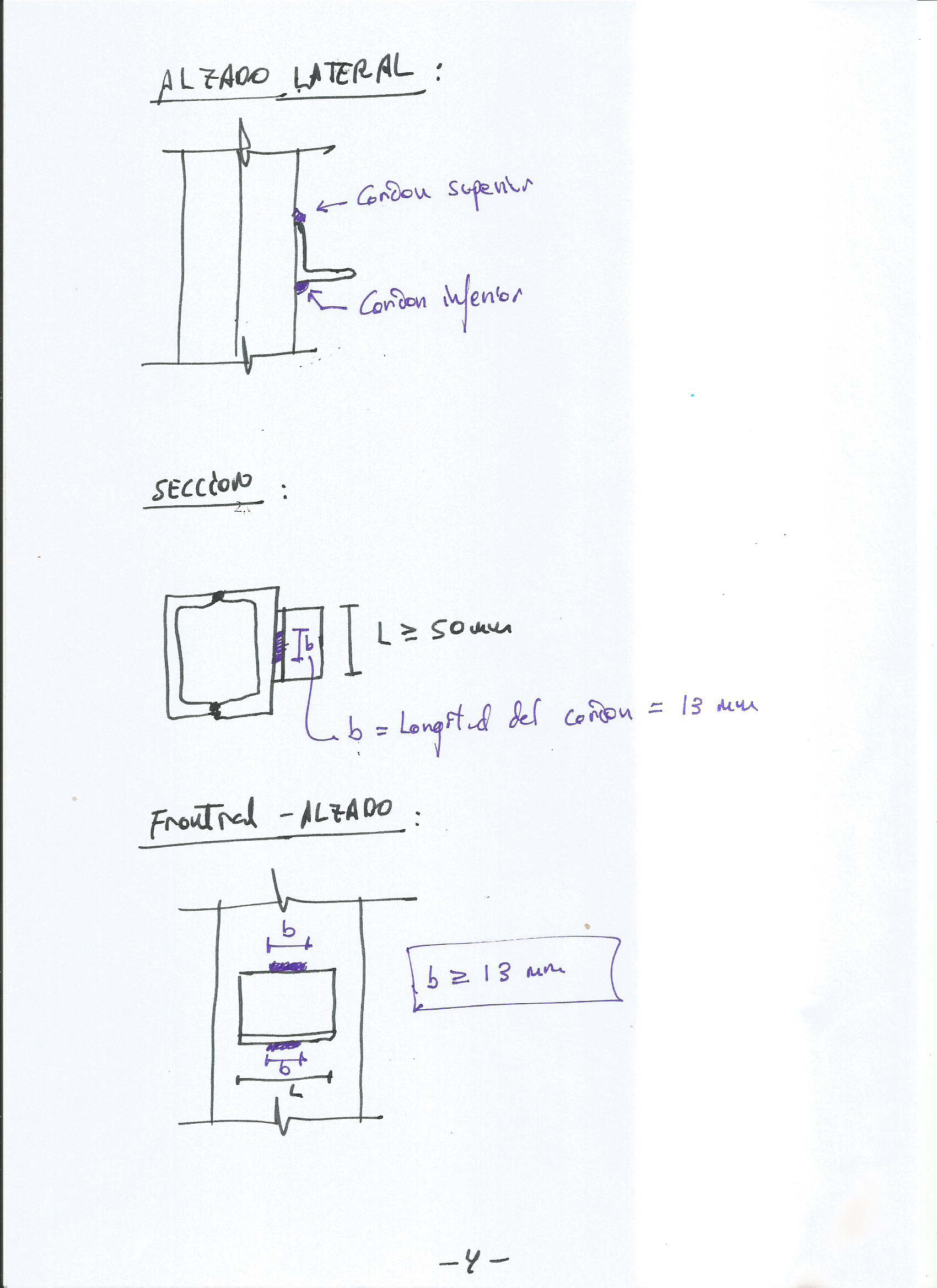

 Te adjunto el problema resuelto, para lo cual he utilizado la instrucción EAE, aunque mal hecho por mi parte, dado que en las fechas en que estamos ya se debe utilizar el nuevo Código Estructural (CE), el cual utilizaré en próximos cálculos que realice.

 Espero que el seguimiento del cálculo que adjunto te sirva para que identifiques en la correspondiente instrucción futuras cuestiones que se te planteen.

Un saludo.
