Ley de esfuerzos liberando el otro extremo

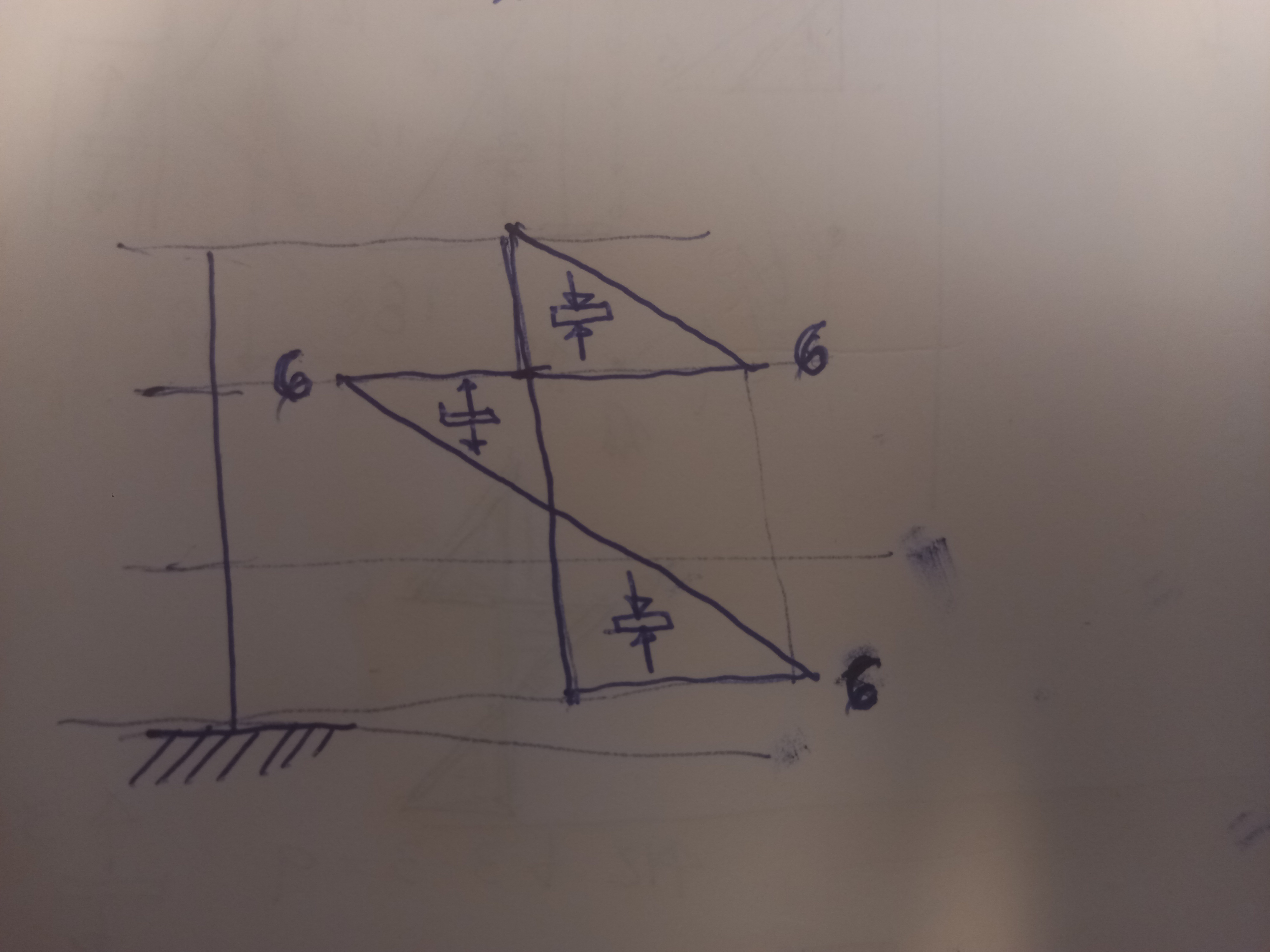

Si hubiesemos liberado el otro extremo, el gráfico de esfuerzos es este?
20230113_004429 (1).jpg 1.38 MB

Osea el grafico de la carga repartida mas la puntual. Gracias

Nacho Pineda
1 respuesta
únete a la conversación 👇
Juan Carlos Arroyo
Juan Carlos Arroyo
Experto
10 sep 2023 - 17:27
Hola Nacho:
No puede dar diferente haciéndolo de otro modo o eligiendo liberar otra reacción diferente. Sería una faena ;)

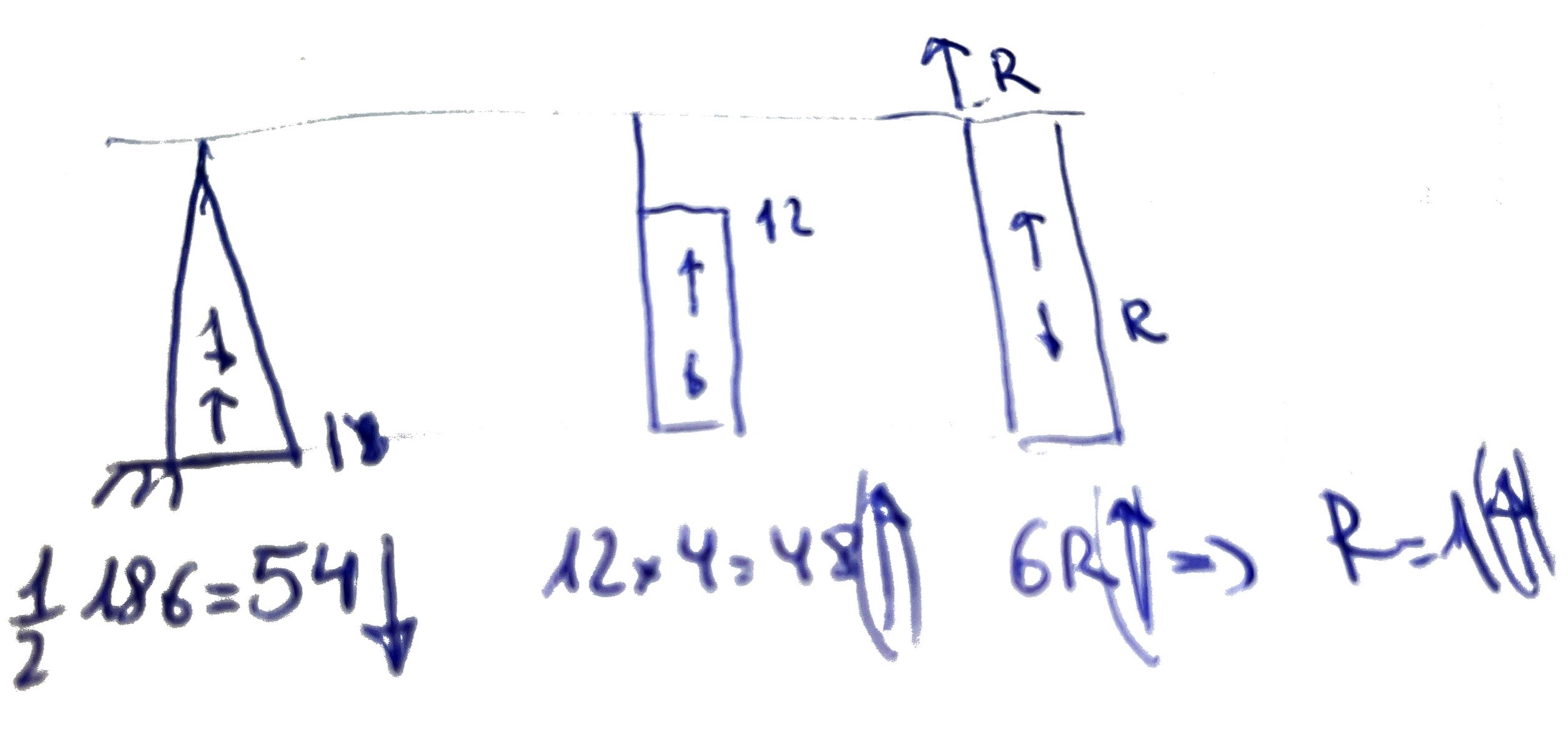

Te adjunto un croquis rápido obtenido liberando el apoyo superior.

Un saludo
