Hola Juan Carlos. Comentas que la longitud de armado adicional es de 1/3 a cada lado del apoyo. En la normativa y en mi empresa, siempre se toman de longitudes un valor 0.2L a cada lado del apoyo más longitud de anclaje (o 0.3L en biempotradas). ¿A que se debe la diferencia? Muchas gracias
La armadura debe disponerse hasta donde se necesita. En los casos habituales, con luces adyacentes similares, se puede seguir la siguiente regla: la mitad o más de la armadura se debe disponer hasta 0,33L, el resto puede disponerse solo hasta 0,2L. A mi juicio, 0,2L es muy poco para resistir los negativos de un apoyo intermedio.
El nuevo CE se refiere a estas armaduras en el art. 9.3 y 9.4 del A19, pero no habla concretamente de disposiciones simplificadas como las que estamos comentando. Y habla de 0,2 L pero en apoyos extremos con momentos debidos a un empotramiento parcial por causa de la rigidez del apoyo.

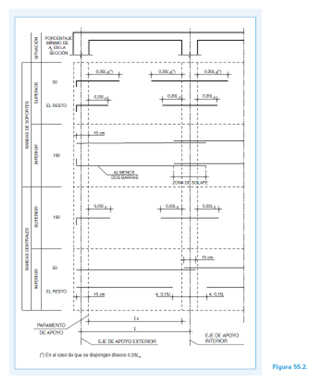

La extinguida EHE tenia, en su artículo 55.2, un gráfico muy interesante:
