Las escaleras no se suelen incluir en el modelo global del edificio, por lo que no existe opción para su introducción en CEDRUS. CEDRUS, además, CEDUS no permite, de momento, la introducción de losas inclinadas, pero sí es posible la introducción de losas de canto variable desde la generación 9.
Lo habitual, si se está calculando sólo una losa, es incluir un hueco junto con las reacciones de la escalera introducidas como cargas en los zunchos extremos del hueco desde donde salen (y a donde llegan) las propias escaleras.
El dimensionamiento de las escaleras se suele llevar a cabo con modelos independientes de CEDRUS.
En el caso de que se esté calculando el edificio entero, y si las escaleras están metidas dentro de un núcleo rígido, entonces sí que se tendrán en cuenta en la rigidez global del edificio y deben introducirse los apoyos lineales correspondientes como si se tratara de un núcleo de ascensores.

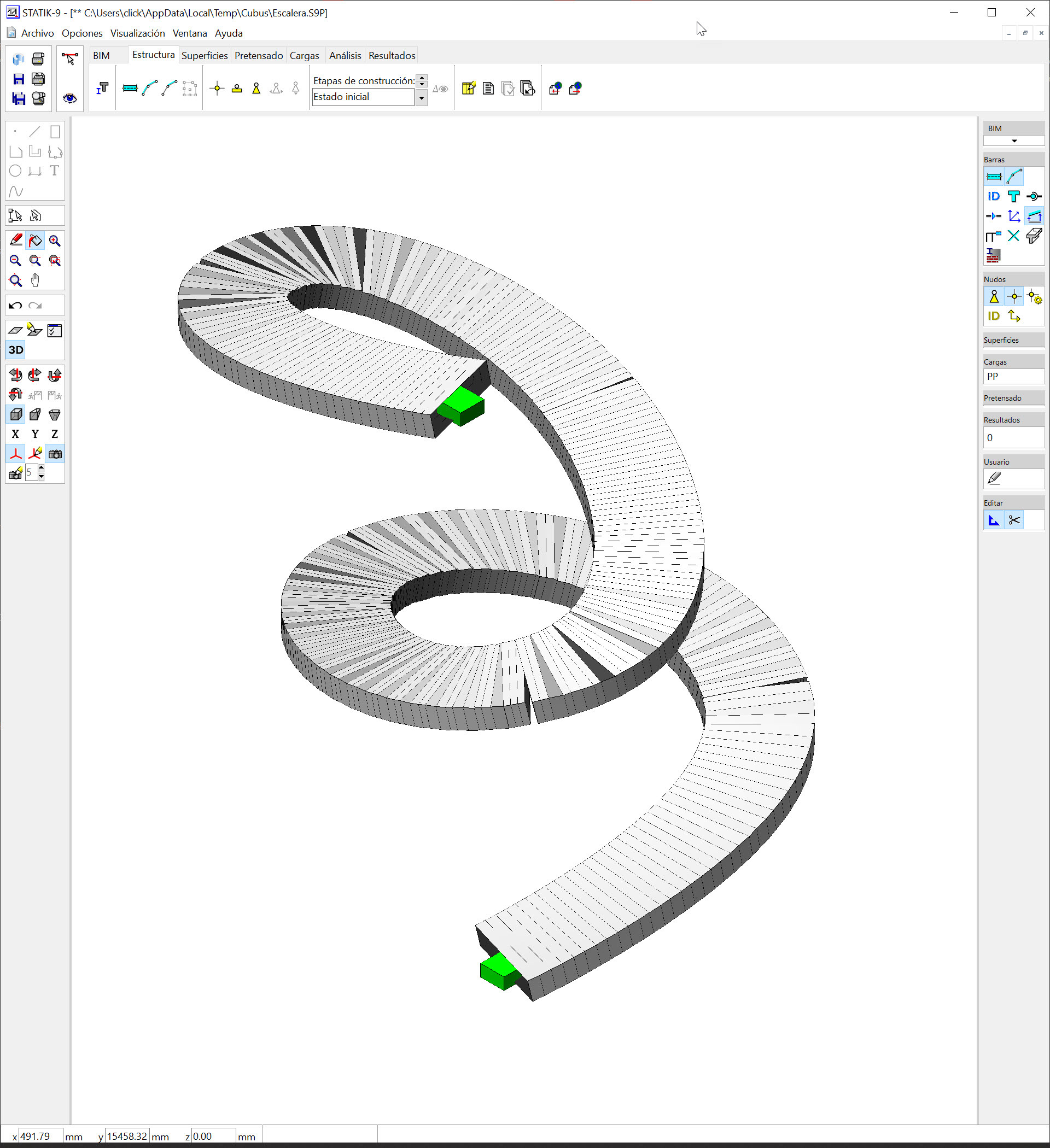

Para el modelo escaleras puedes acudir a STATIK, donde se pueden incluir geometrías complejas como, por ejemplo, esta escalera de caracol:
Escalera de caracol inventada.

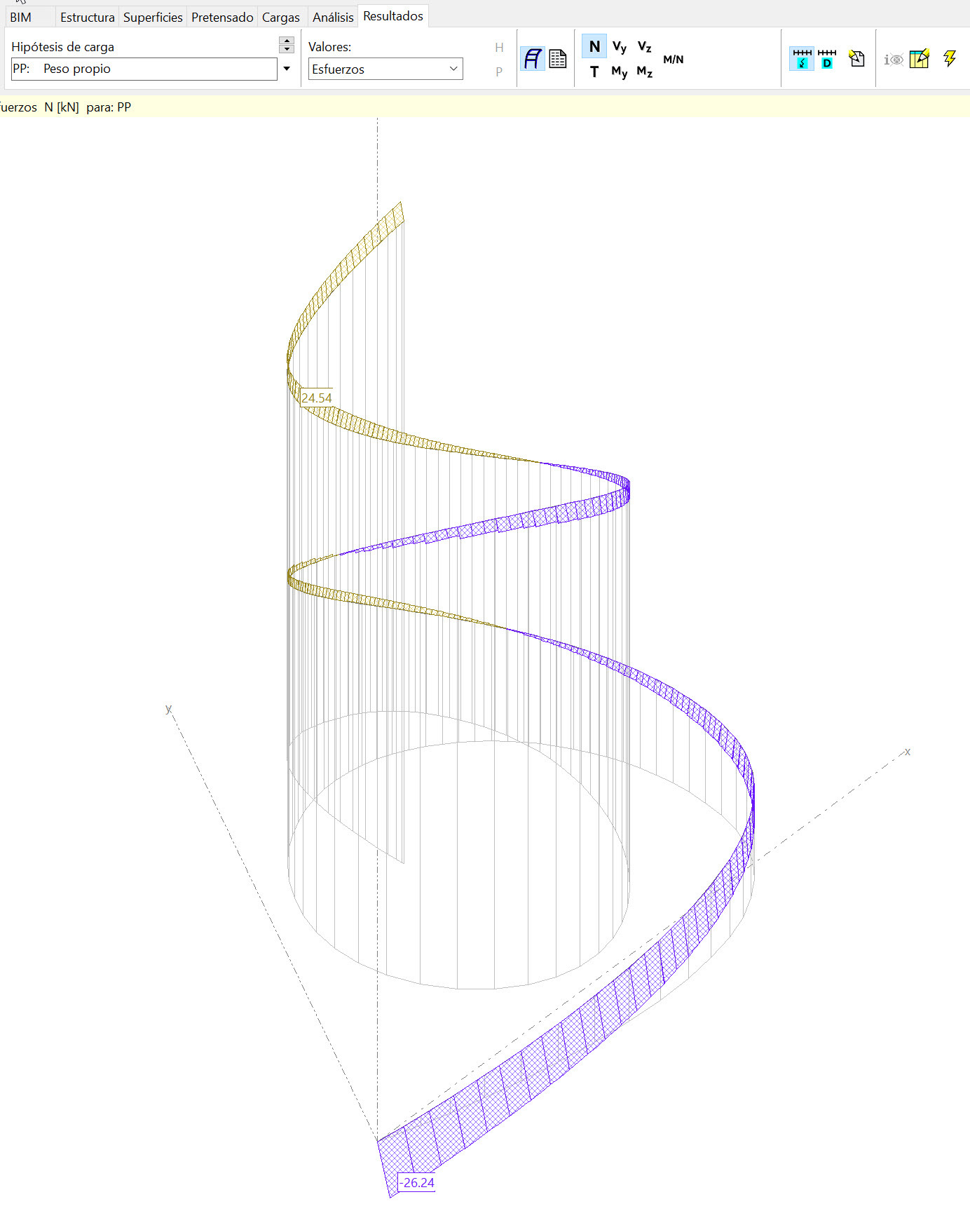

Además de los esfuerzos por flexión y cortante, debes tener en cuenta que los vuelos de la escalera estarán sometidos también a axiles debido a la componente en el plano de la losa de la escalera de las cargas verticales.
Elementos superiores traccionados (pos) e inferiores comprimidos (neg).
Adicionalmente se debe prestar especial atención a los detalles constructivos, al empuje al vacío y a los anclajes de las armaduras al llegar a los extremos y a los rellanos.
Esperamos que con esta explicación te quede más claro cómo solemos trabajar con las escaleras.
