Debería dar igual el punto donde se calcule el momento si se tiene en cuenta el axil.

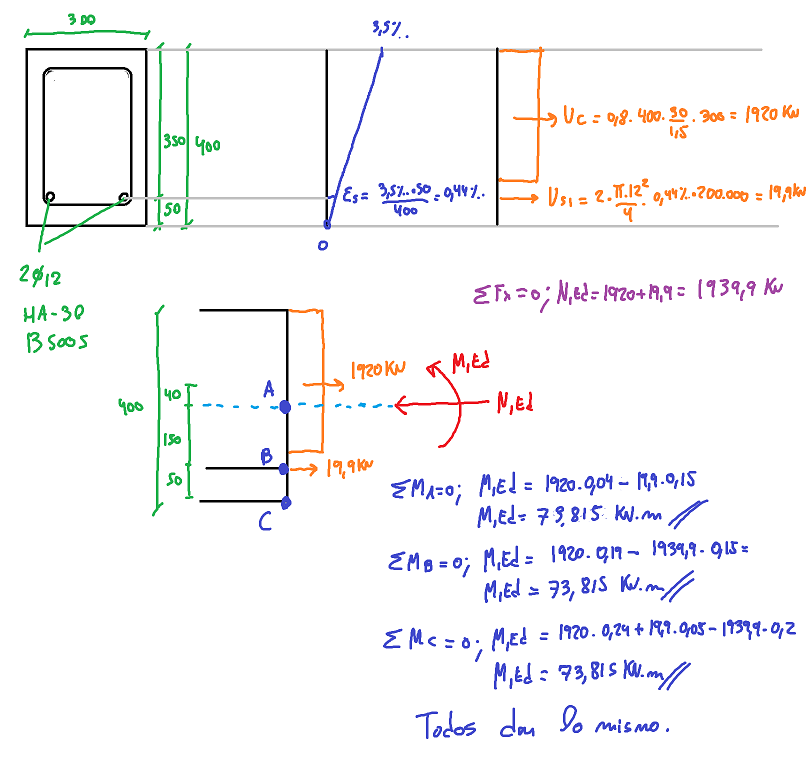

Se supone que si haces momento en cualquier altura de la sección, incluyendo el momento que genera el axil siempre da lo mismo, por lo que seria indiferente. La consideración de tomarlo siempre en el eje es para obviar la presencia del axil. Adjunto ejemplo demostrativo
Para calcular el momento de las fuerzas en un punto debes usar, - bien la respuesta de la sección (1920kN y 19,9kN) - bien su resultante en cualquier punto (ojo que la resultante no es solo la fuerza N,Ed = 1930 kN sino también el momento resultante M,Ed=73,81 mkN).
- M en A, OK - M en B = 1920*0,19 - M en C = 1920*0,24 +20*0,05
Si no me he explicado, pregunta de nuevo, por favor.
