Fisura diagonal

¿La fisura diagonal por deformaciones de flecha presenta alguna diferencia qué la permita distinguir de una fisura diagonal por corte de origen sísmico?
únete a la conversación 👇
Javier Mataix Durá
Buenos días, Jécar,

Existen varias diferencias entre una fisura por deformación de flecha y una fisura diagonal por corte de origen sísmico:

-          Fisura por deformación de flecha:

o   La fisura no cruza la totalidad de la sección.
o   La fisura se inicia en el borde de la sección del elemento (donde se produce la mayor tensión de tracción).
o   La inclinación de las fisuras varia con la distancia al punto de máxima flexión.
o   A lo largo de la longitud del elemento, y según la deformación sufrida, aparecerán:
          - En viga: En un tramo del elemento con inicio en la cara inferior y en otro tramo del elemento con inicio en la
                               cara superior
          - En pilar: En un tramo del elemento con inicio en la cara de un lateral y en otro tramo del elemento con inicio
                               en la cara del otro lateral
o   La longitud de las fisuras varia, siendo mayor en los puntos de mayor flexión del elemento.

-          Fisura diagonal por corte de origen sísmico:

o   La fisura cruza la totalidad, o casi la totalidad de la sección.
o   La fisura se inicia en el centro de la sección del elemento (donde se produce la mayor tensión de cortante, generando las tensiones principales con tensión de tracción en diagonal).
o   La inclinación de las fisuras no varía.
o   En todo lo largo de la longitud del elemento aparecen de forma similar, con la misma inclinación y con trayectoria desde el centro de la sección hacia los bordes.
o   La longitud de las fisuras suele ser similar.

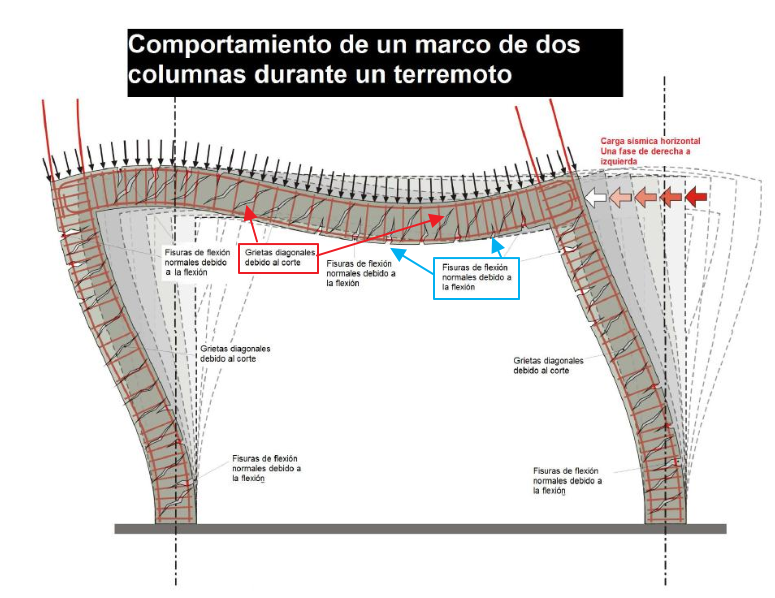

Adjunto un esquema de ambas tipologías de fisuras para que puedas visualizarlas.






Un saludo.

13 feb 2024 - 09:47
Jécar Roberto Fercovic de la Presa
¡Muchísimas gracias!
13 feb 2024 - 10:17
Javier Mataix Durá
A ti, por preguntar.

Siempre hay que preguntar lo que uno desconoce, de hecho, yo sigo haciéndome preguntas todos los días, por que sigo desconociendo muchas cosas.

Un saludo.


13 feb 2024 - 10:22
