Sección mixta con perfil embebido en la parte de hormigón

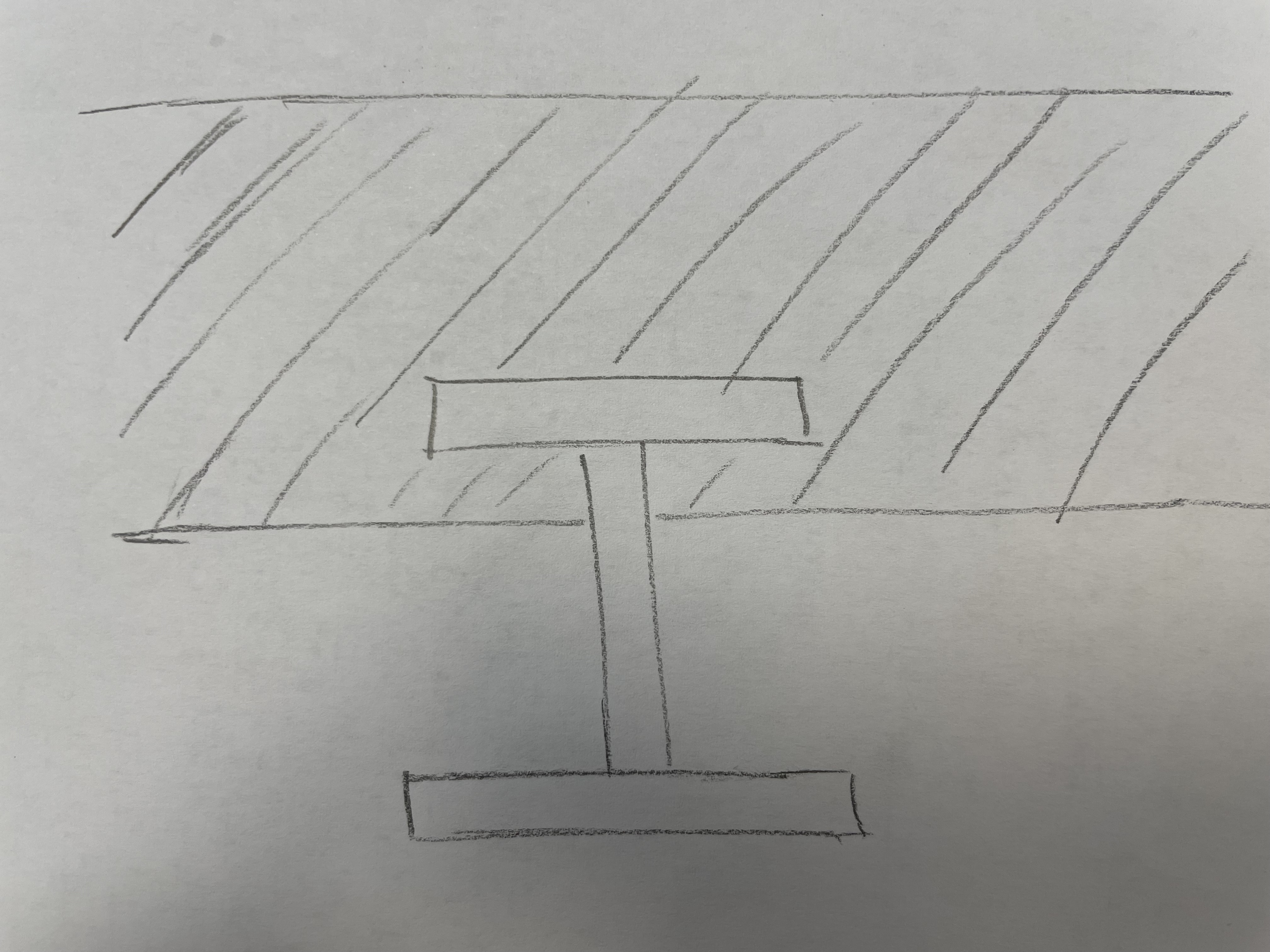

A la hora de diseñar la sección mixta sería correcto plantear una sección en la que parte del perfil estuviera embebido en la sección hormigonada? Si no fuera correcto, cuales serían los inconvenientes de este diseño?
La parte de perfil que queda embebida en la zona hormigonada podría actuar como conectores?
únete a la conversación 👇
Javier Mataix Durá
Buenos días, Mónica,

En primer lugar, indicarte respecto a tu consulta, que sí, si se puede plantear una sección en la que parte del perfil estuviera embebido en la sección hormigonada, y en ella, la parte de perfil que queda embebida en la zona hormigonada podría actuar como conectores.




Ahora bien, la pregunta ¿es correcto? no es la pregunta a realizar, la pregunta a realizar sería: ¿es eficiente?, es decir, ¿se va a lograr el resultado deseado con el mínimo posible de recursos?

A esta última pregunta, la respuesta es NO.

Estructuralmente hablando, No, porque existe parte del material, en este caso la zona de hormigón que queda ubicado por debajo del ala superior del perfil de acero, de la cual no se está aprovechando su capacidad resistente a compresión., luego no tiene sentido colocar en esa zona hormigón que no va a trabajar. Además de ello, se esta aumentando el peso propio del elemento de forma innecesaria.

Con respecto a protección frente al fuego, No, porque, tal vez, antiguamente era la única manera de proteger el perfil metálico frente a la acción del fuego, pero hoy en día, existen procedimientos más económicos, que apenas generan incremento del peso propio del elemento, y con igualdad de capacidad de protección frente al fuego que el embeber la viga de acero dentro de hormigón, tales como pinturas, espumas, …, siendo éstas últimas mucho más eficientes (mínimos recursos para alcanzar la protección deseada).

Por lo tanto, aunque sí se puede diseñar esa tipología de sección, ésta conlleva graves inconvenientes:

-       Complejidad y encarecimiento de la ejecución.
-       Desperdicio de parte del material (hormigón bajo el ala superior de la viga de acero).
-       Aumento injustificado del peso propio del elemento.

Como ves, aunque dicho diseño se pueda realizar, no tiene su uso en vigas ninguna ventaja, en cambio, si tiene gravosos inconvenientes.

Un saludo.



24 may 2024 - 14:26
