Dirección de paredes de cortante

Hola, he realizado el ejercicio de la clase 6.20/6.21 para determinar el acero por corte de la viga rectangular y me he encontrado con una diferencia entre lo que sale en el video y lo que me arroja el programa y hecho todo igual como en el video: En el apartado de ponderación Vy, Vz, T
En el video sale esto:
SWZ: 0 1 1
SWY: 1 0 0
En mi ordenador me sale esto:
SWZ: 1 1 1
SWY: 1 1 0
Me podrían ayudar con una explicación de por qué existe esta diferencia, a final el área de acero calculada es la misma.
Saludos
únete a la conversación 👇
Rubén Pérez
Hola Wladimir,

Los cursos se hicieron con una versión más antigua de Fagus, por lo que puede que algunas cosas hayan cambiado.

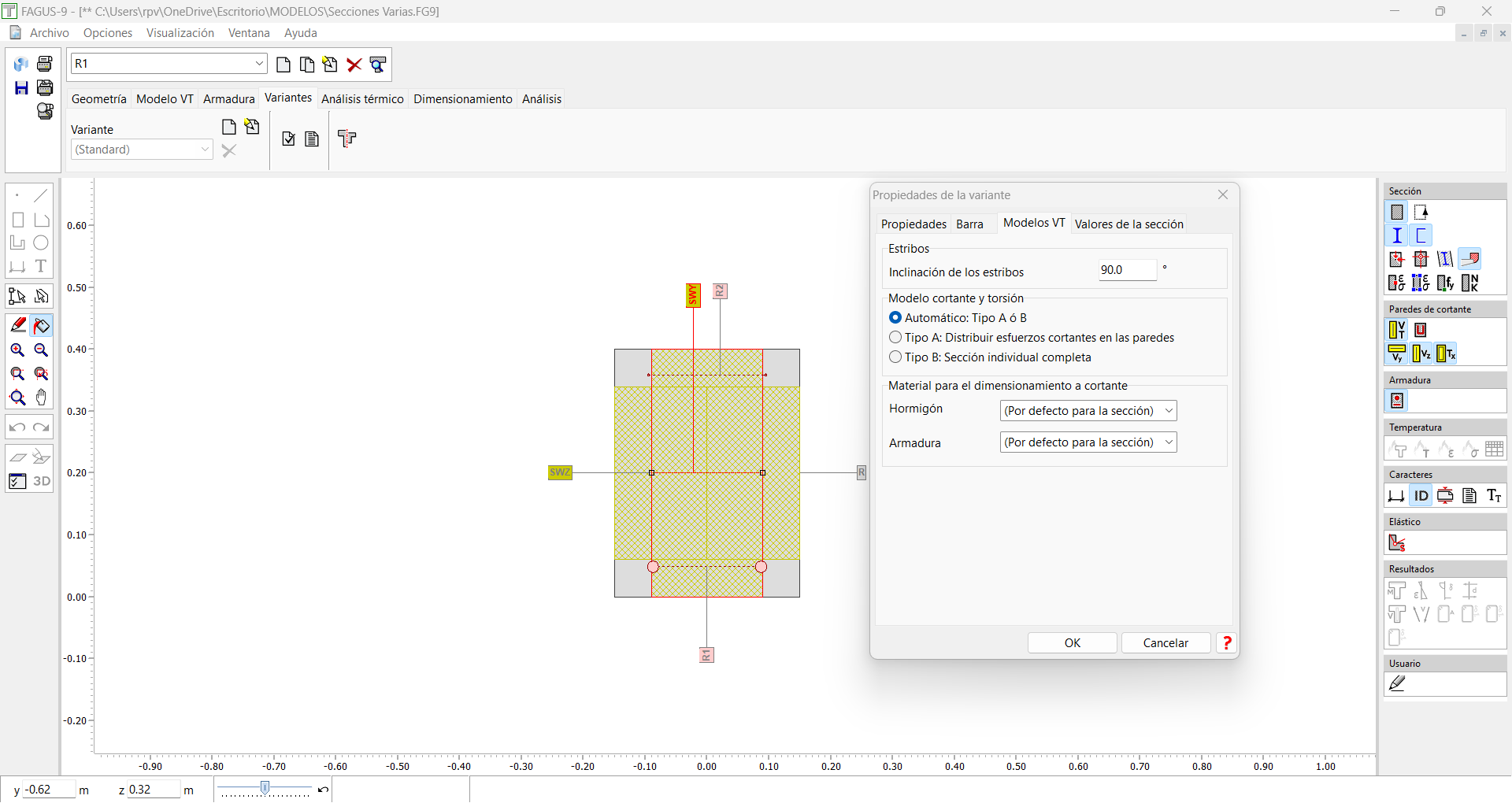

El valor de reparto  que se indica cuando se elige el modelo automático en la pestaña de variantes no es relevante, ya que el programa distribuirá los cortantes automáticamente en la pared que corresponda según su dirección principal.

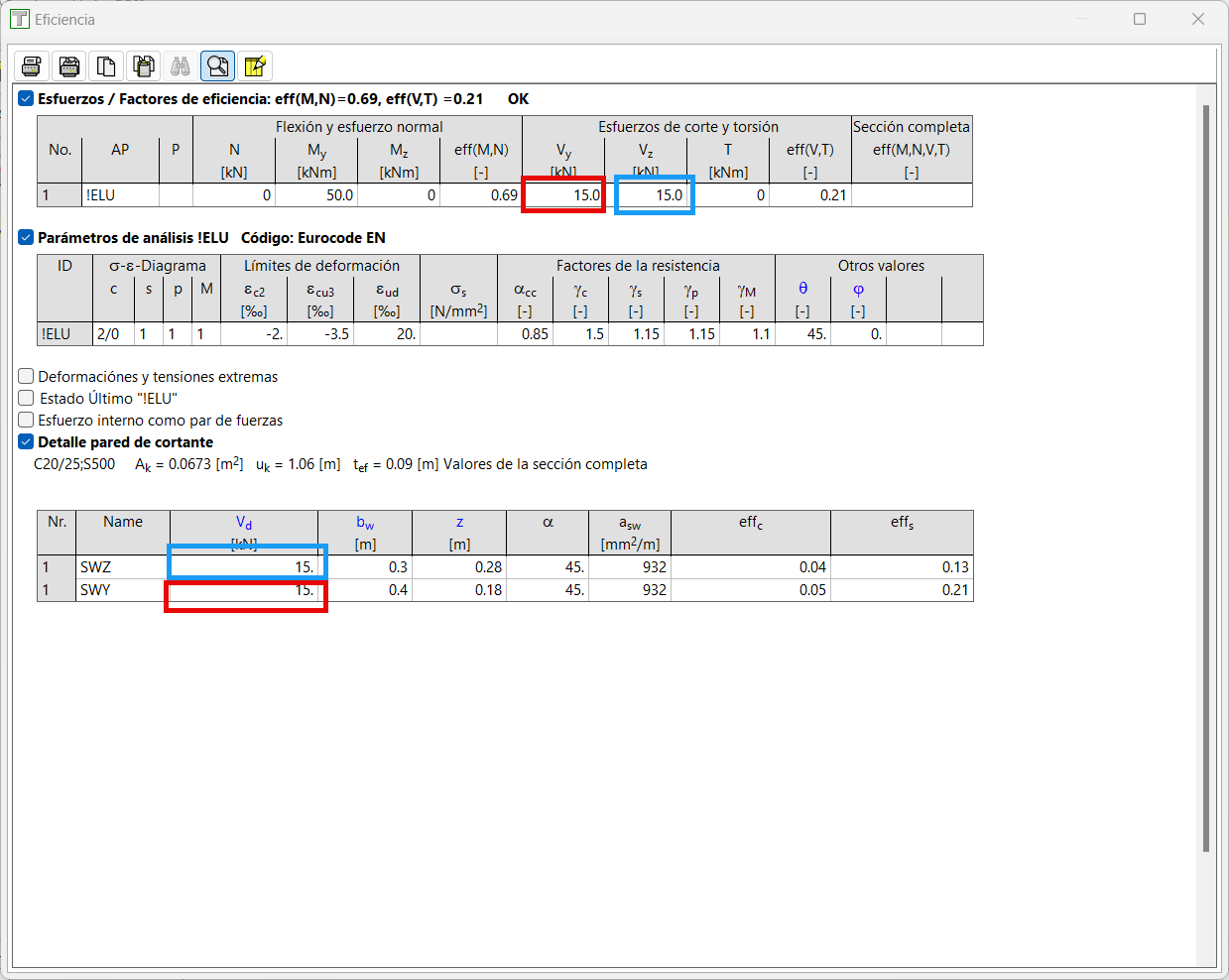

Esto lo podrás comprobar en los resultados numéricos:




En este artículo de nuestra web puedes encontrar más información con respecto al reparto que hace el programa entre las paredes de cortante.

https://cubus-software.zendesk.com/hc/es/articles/115007361927--C%C3%B3mo-elegir-el-tipo-de-modelo-cortante-torsor-V-T-que-mejor-se-adapta-al-caso-de-estudio

Esperamos que esta información te sea de ayuda.

Un saludo.
22 jul 2024 - 10:45
Domingo López Martín
Hola! Estoy intentando dimensionar armadura de cortante sin dibujar cercos, y ni aún siguiendo las indicaciones que vienen en el enlace que indico más abajo soy capaz de que FAGUS-9 lo dimensione.

https://cubus-software.zendesk.com/hc/es/articles/8463832997148--Por-qu%C3%A9-FAGUS-no-dimensiona-mi-armadura-de-cortante-cuando-indico-valores-de-armadura-para-las-paredes-de-cortante-en-lugar-de-dibujar-cercos

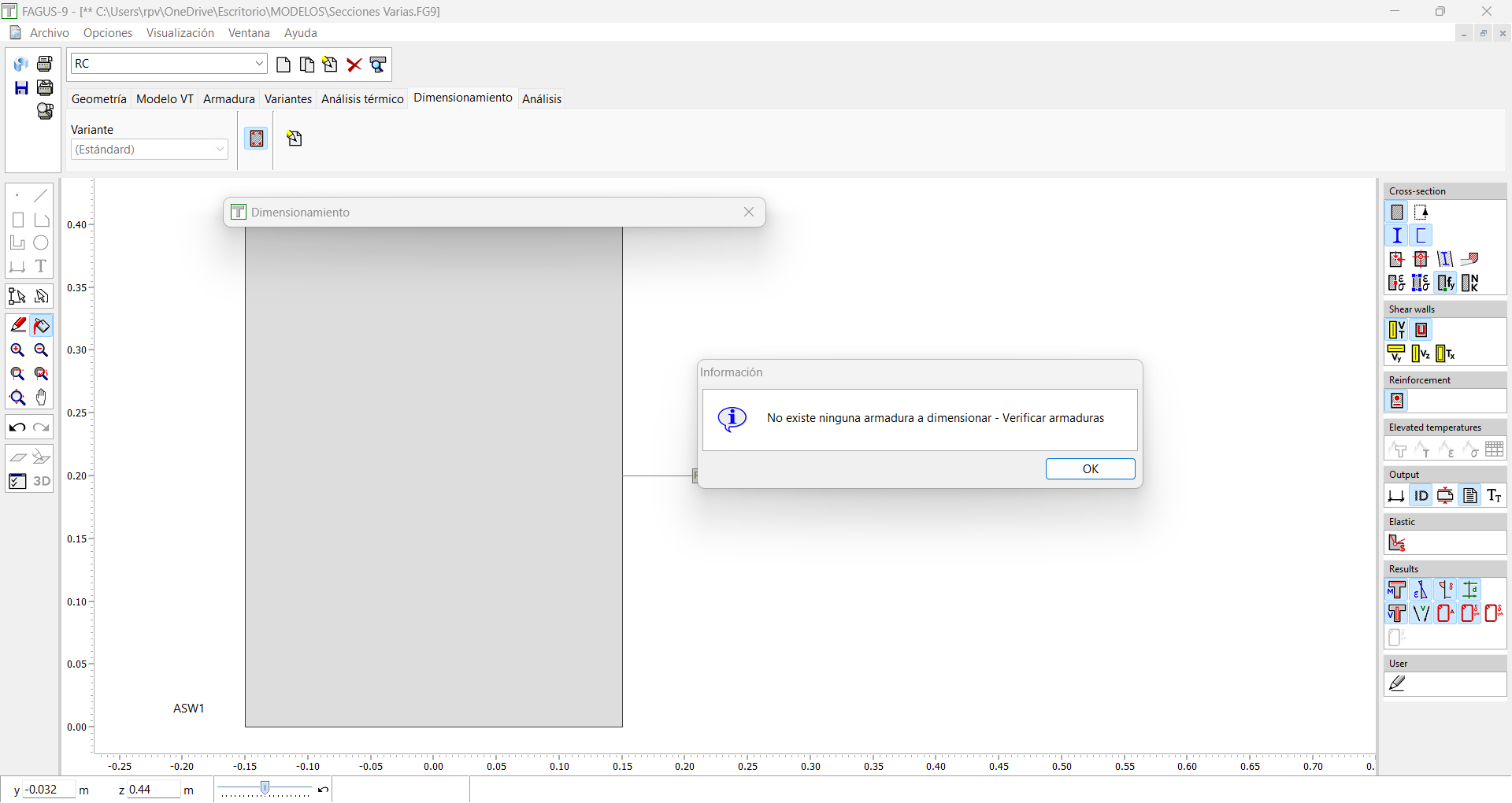

Siempre me sale el mismo mensaje:
No existe ninguna armadura a dimensionar - Verificar armaduras

Podéis ayudarme?

Muchas gracias por vuestra atención.

Saludos.
14 feb 2025 - 10:40
Rubén Pérez
Hola Domingo.

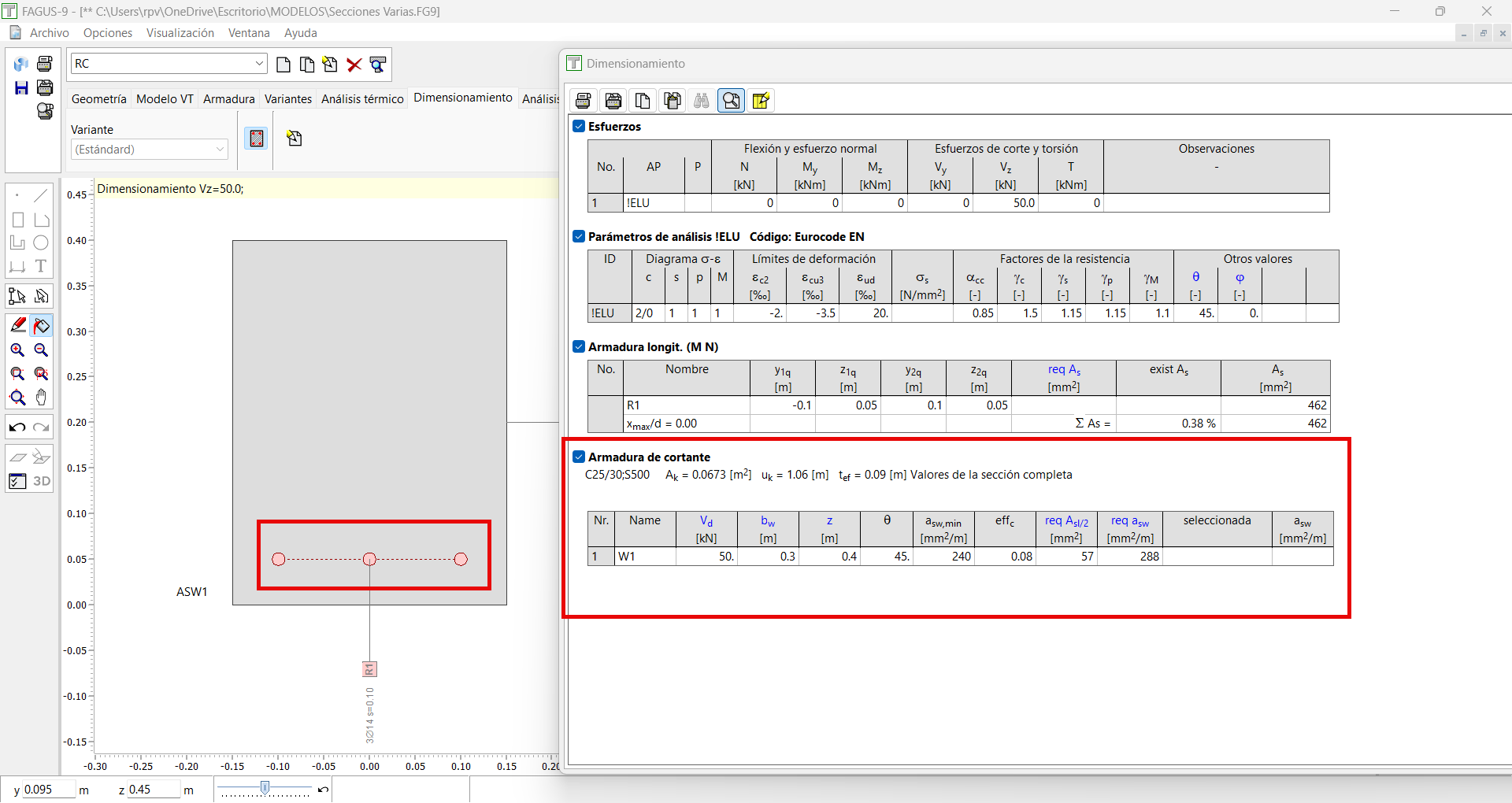

Aunque sólo vayas a realizar el dimensionamiento a cortante, debes verificar que en la sección hay al menos alguna armadura longitudinal definida. De lo contrario mostrará el mensaje que indicas:




Un saludo.
14 feb 2025 - 12:26
Domingo López Martín
De acuerdo, muchas gracias Rubén por tu aportación.

Un saludo.
14 feb 2025 - 12:48
