Buenas

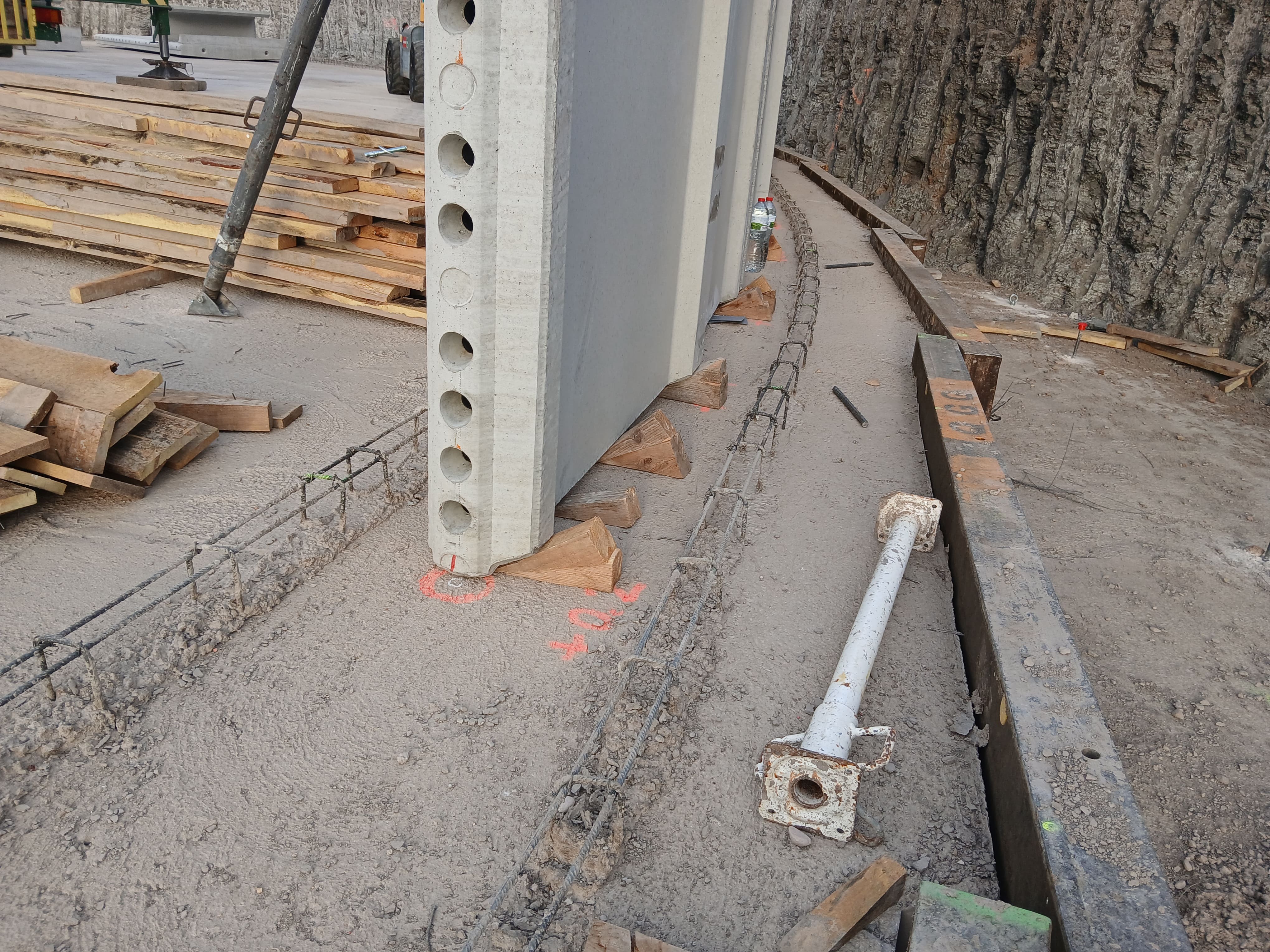

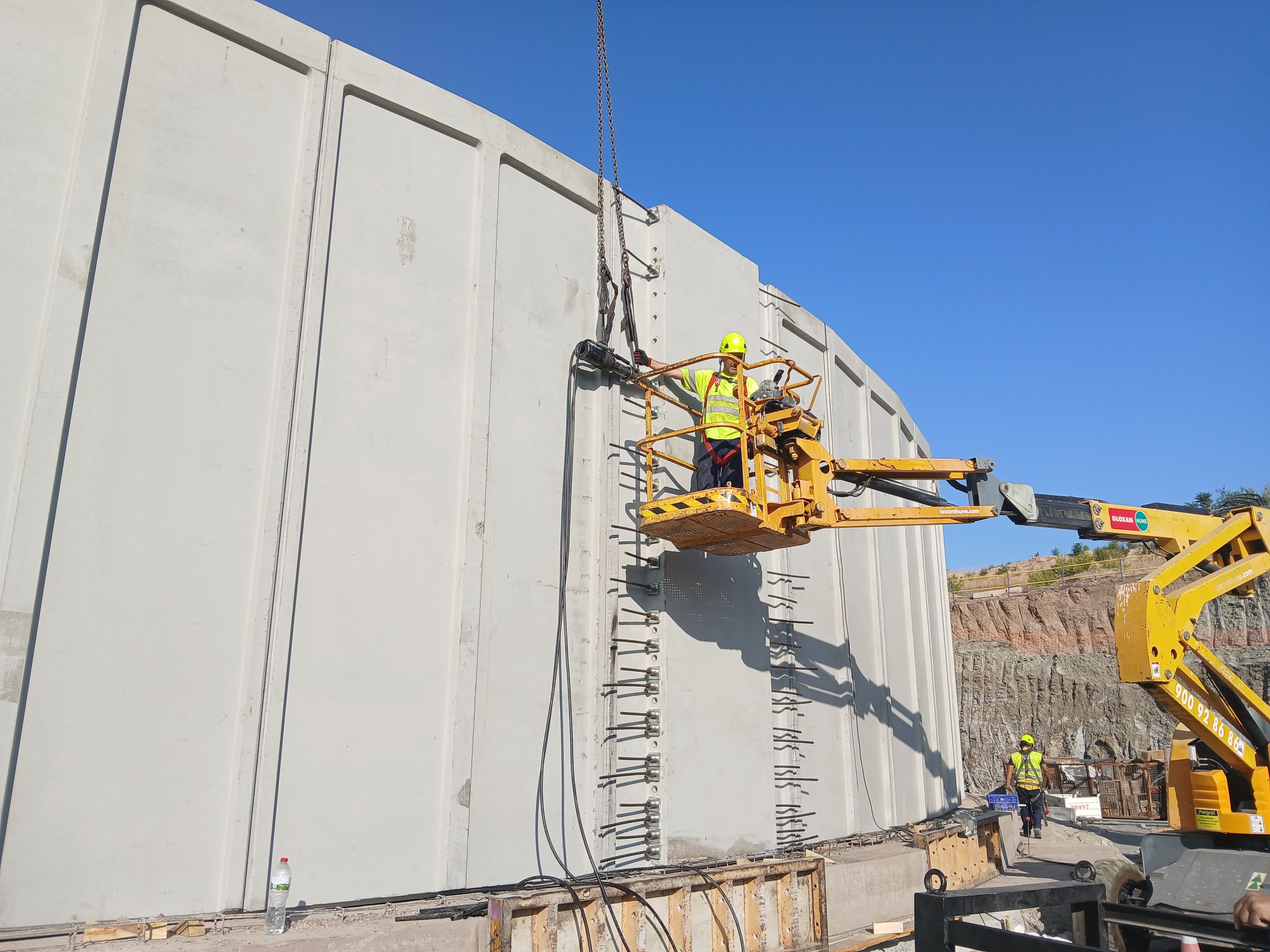

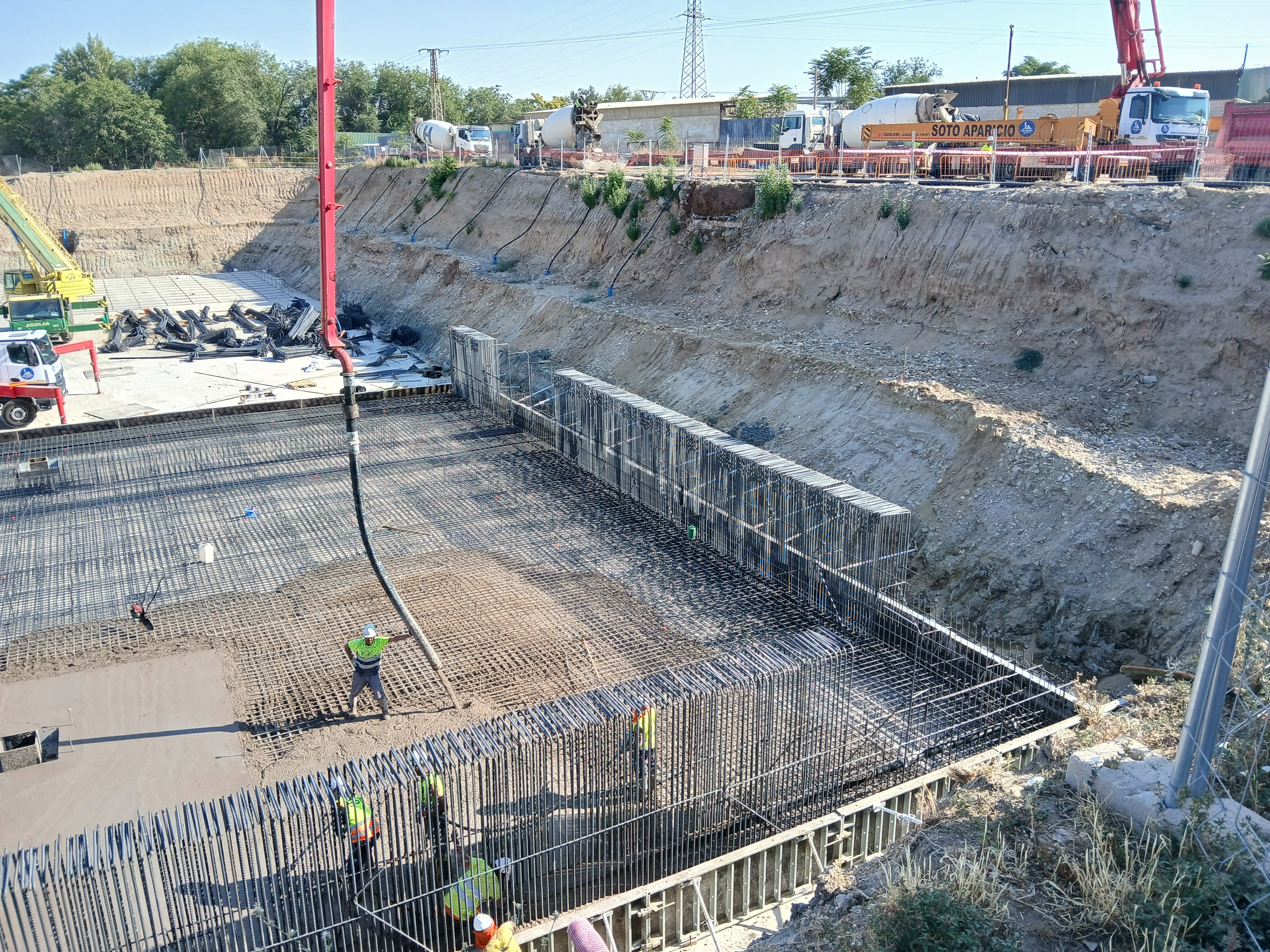

vamos a montar unos depósitos pretensados circulares de 46 m de diámetro y 4,5 m de altura. Me gustaría hacer unas comprobaciones de número gordo atendiendo a unas órdenes de montaje y a unos listados que me han pasado. La casa de prefabricados está ahora de vacaciones y no me puede atender.

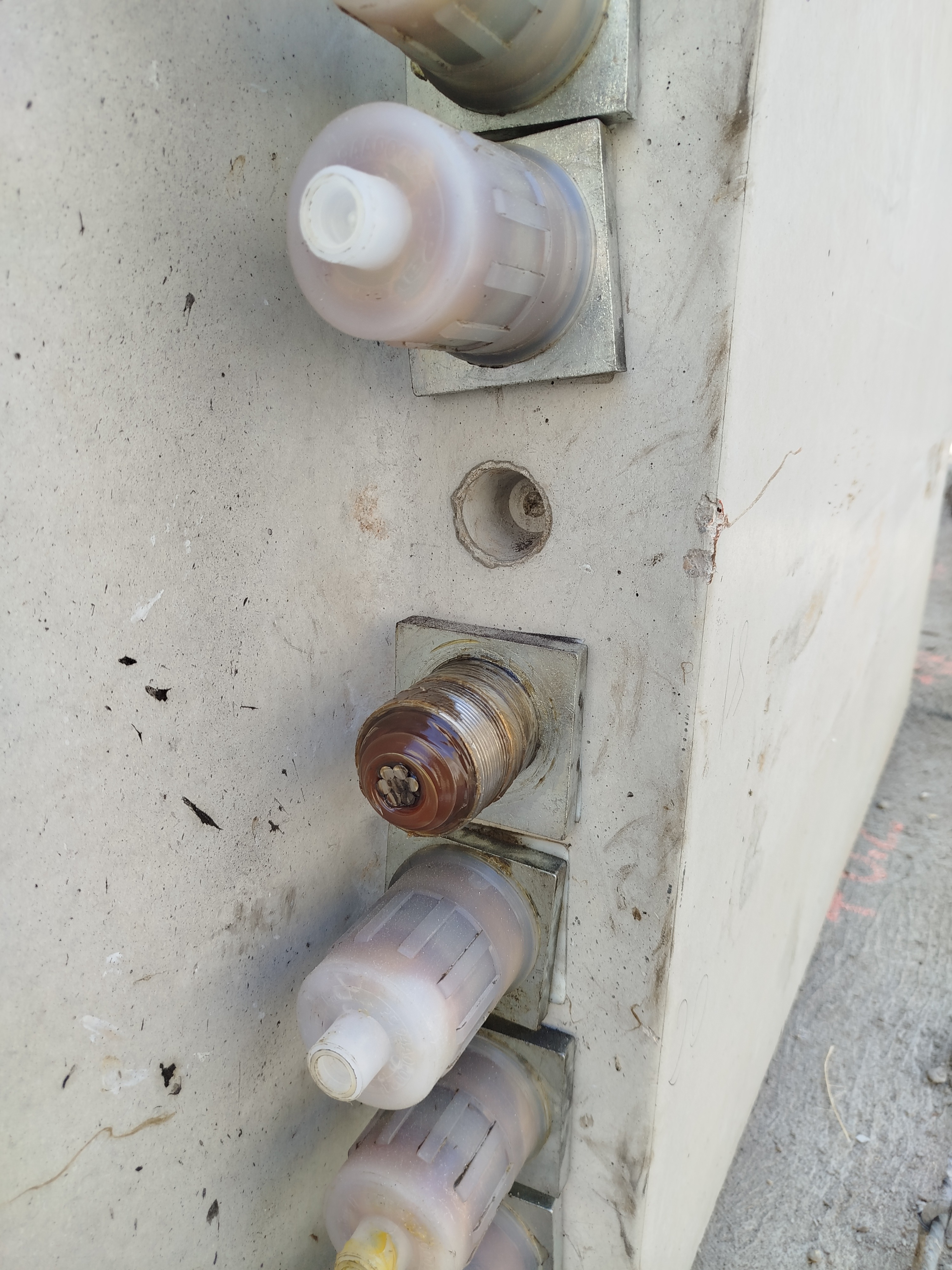

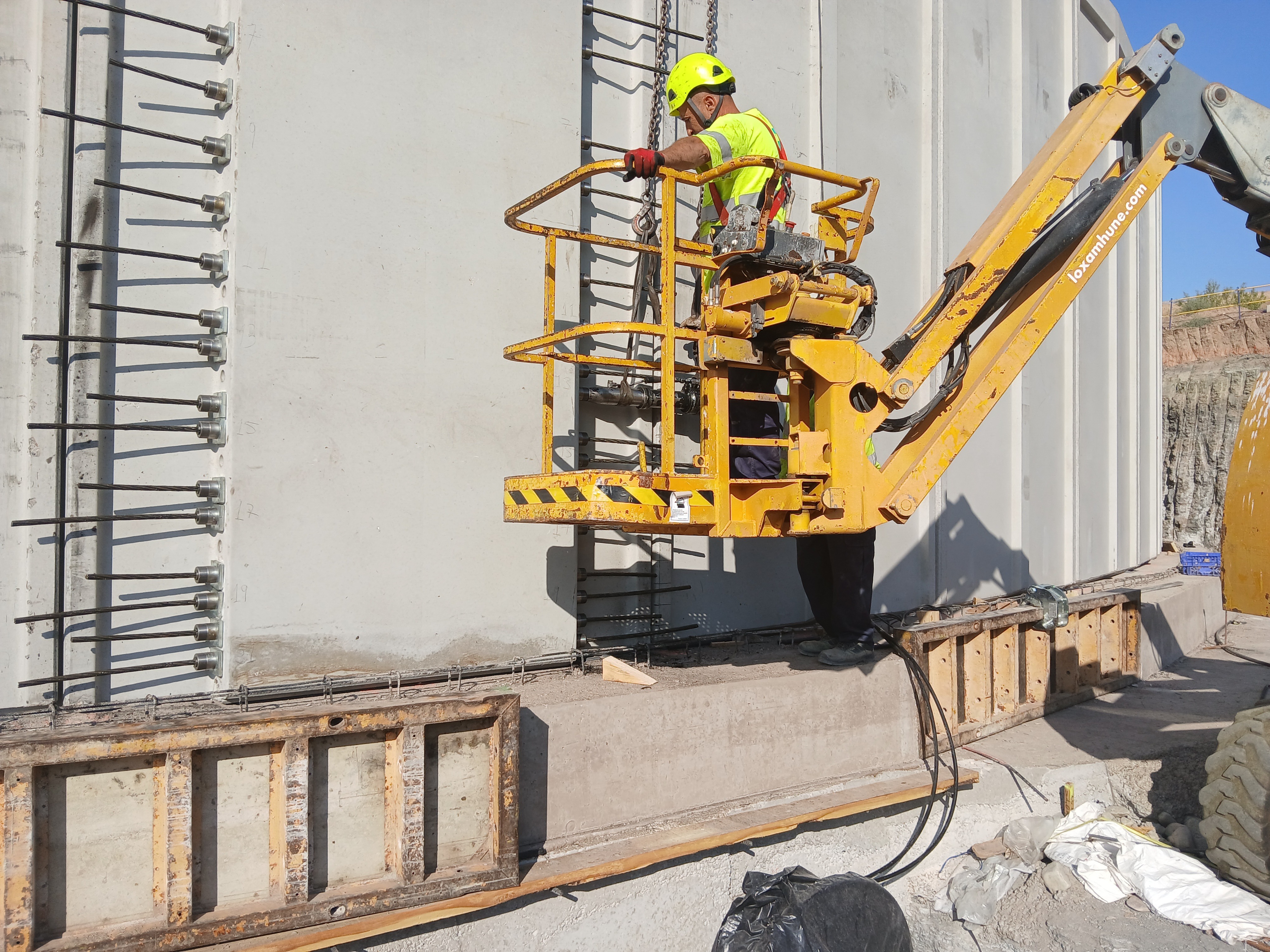

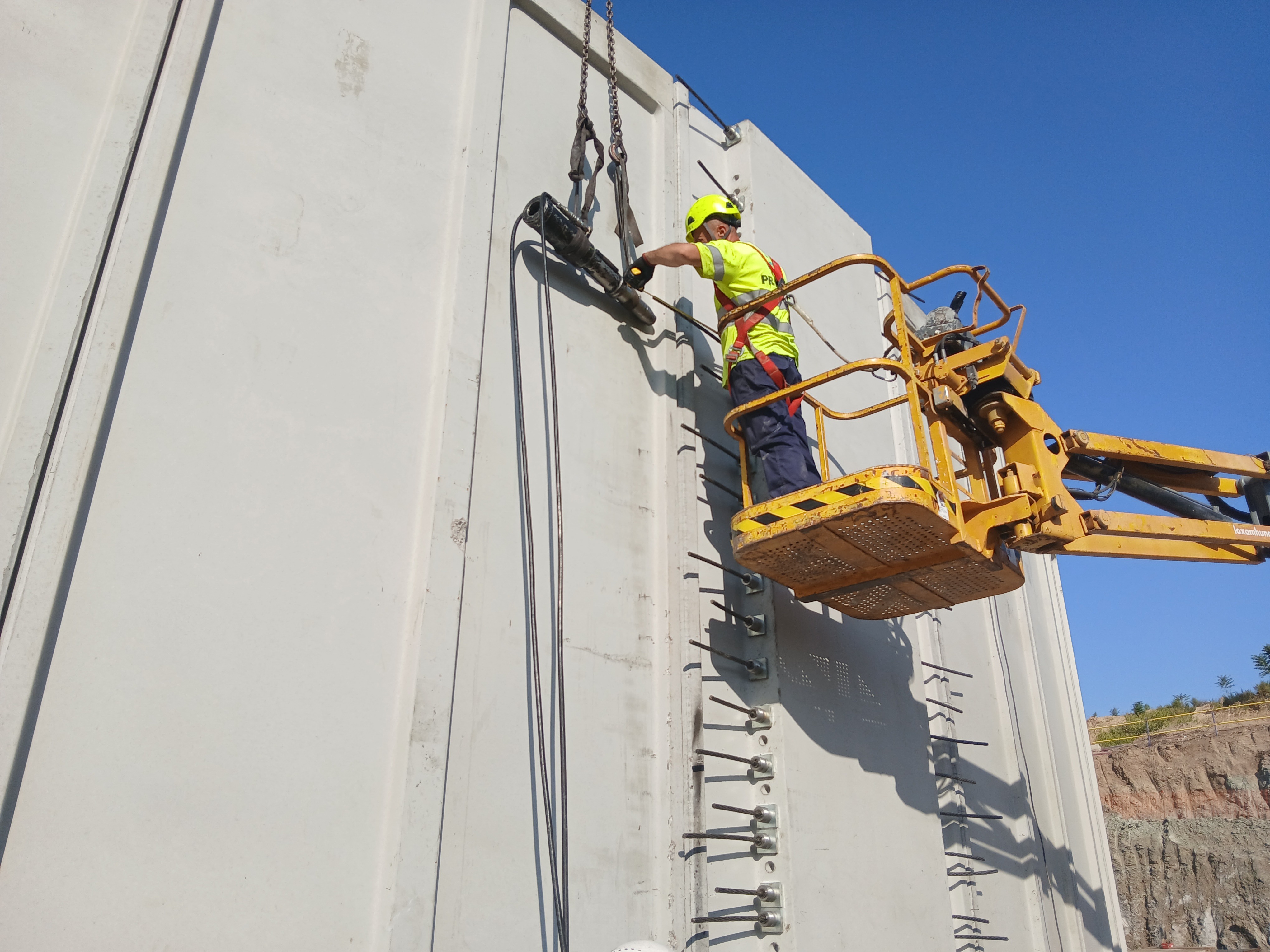

El depósito se tesará una vez colocadas todas las piezas en tres fases y se hace apretando desde un extremo y sujetando en la mitad; las fases son 130/260/380 kg/cm2 . Hay 20 cables a lo largo de la altura del módulo y cada cable tiene una sección de 2 cm2.
En su procedimiento me dicen que el alargamiento medio es más o menos de 30 cm.
Entiendo que la fuerza que le metemos a mitad del depósito es (cojo una media de 300 kg/cm2) 300 x 2 cm2 xLong Mitad depósito) / R depósito (m) = 1.88 Tn por cable.
Por otro lado para comprobar que tenemos un alargamiento parecido al que me dan uso: Alarg (m) =( Fuerza X Longitud) /(E * Area)
Siendo E módulo de elasticidad de acero de pretensar = 195 GPa
Sustituyendo las 1,88 Tn de antes, el area del cable de 2 cm2 y la longitud de medio depósito (72.25 m) me sale un
valor 100 veces mayor que los 30 cm que me pasan...
Se os ocurre decirme que es lo que estoy haciendo mal...?

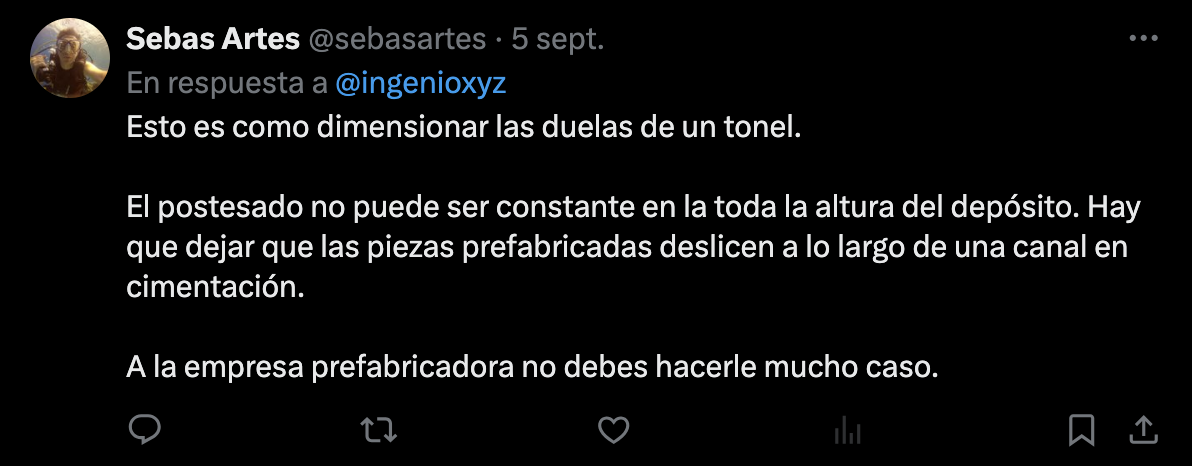

por otro lado me gustará modelizar esta Ettra... agua de 4,5 m por el interior y 4,5 m de terreno por el ext sometido al postensado le pondré unas fuerzas axiles circuferenciales a lo largo de toda la altura y pondré que el muro está apoyado en la solera con una K en el sentido radial de = E hormigón x espesor muro xlongitud de cada módulo,mprefabricado / R ^2 siendo R = radio del depósito 23 m; E hormigón 30 Gpa, espesor muro 0,2 m, longitud módulo 2,4 m = 27.22 Tn/módulo = 11.37 Tn/m
Os parece adecuada la modelización?
Muchas gracias¡¡
