pie de pilar con alma para anclar en pérgola de madera

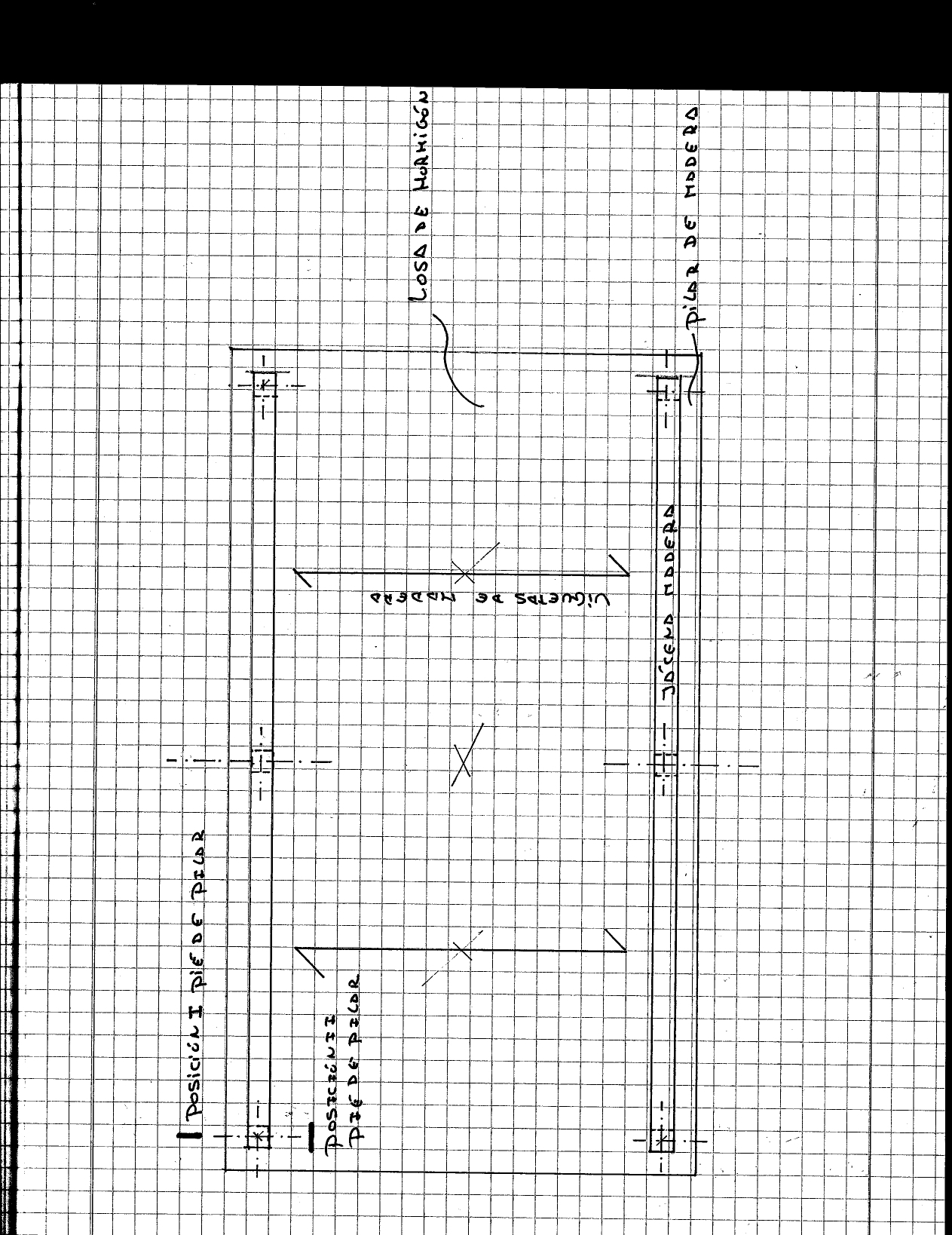

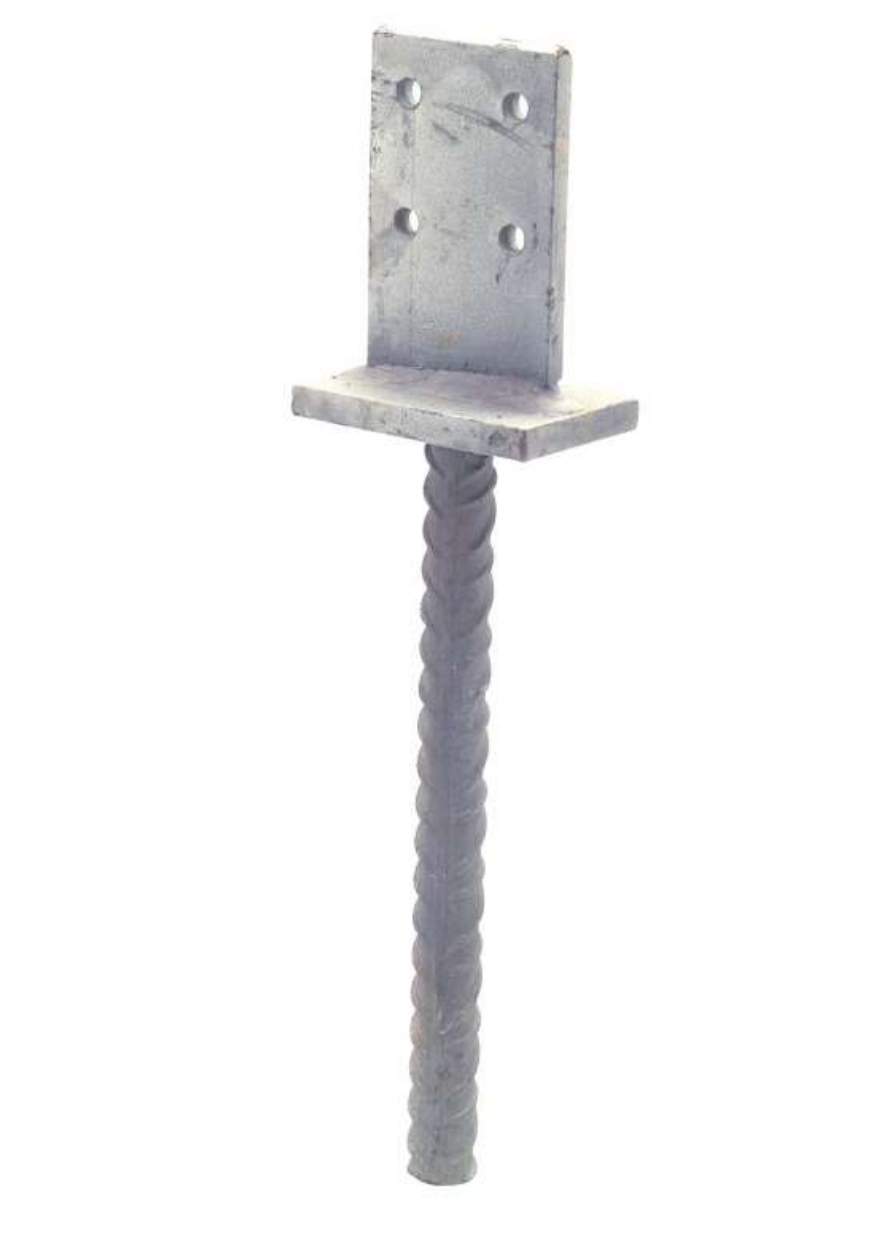

Tengo que disponer pies de pilar con alma para anclar sobre losa de hormigón según detalle adjunto para los pilares de una pérgola toda ella de madera. Sobre los pilares se disponen jácenas y apoyadas sobre ellas las viguetas según el esquema también adjunto.
Mi pregunta es:
¿Cómo tengo que disponer los pies de pilar: en posición I ( con el alma perpendicular al pórtico pilar-jácena-pilar ) o posición II ( con el alma paralela al pórtico pilar-jácena-pilar ) ? o es indiferente la posición y lo más importante el
¿ por qué ?.
Muchas gracias y sigo muy atentamente sus cursos.
josep lairón hernandis
josep lairón hernandis
únete a la conversación 👇
Javier Mataix Durá
Javier Mataix Durá
Buenos días, Josep,

Con el permiso del Profesor D. Eduardo, te ilustro.

Depende de la tipología de apoyo que quieras crear en la base de los pilares.

   1. Si quieres generar en la base del pilar un empotramiento en la dirección de las jácenas, debes colocarlo en la posición 1 que indicas.

   2. Si quieres generar en la base del pilar una articulación en la dirección de las jácenas, debes colocarlo en la posición 2 que indicas.

Tu diseñas, tu decides.

Un saludo.


11 oct 2024 - 11:05
josep lairón hernandis
josep lairón hernandis
Muchas gracias Javier por tu respuesta. Esto me hace pensar que  quizás seria mejor el pie de pilar con alma en ambos sentidos para garantizar la estabilidad en ambos sentidos. Aunque si consideramos como pórticos principales pilar-jácena-pilar y dado que las viguetas apoyan sobre las jácenas, con este pie de pilar escogido sería mejor impedir el movimiento en la dirección pilar-jácena-pilar y la mejor opción sería por lo tanto la posición I. ¿ Qué opinas ?
Muchas gracias de nuevo.
11 oct 2024 - 11:34
Javier Mataix Durá
Javier Mataix Durá
Buenos días nuevamente, Josep,

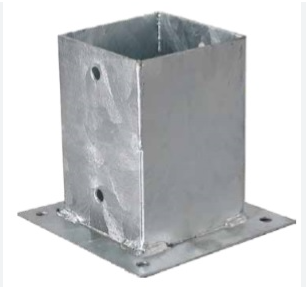

Si tuviera que diseñarlo yo, generaría en la base del pilar empotramiento en ambas direcciones, bien como indicas con un pie de pilar con alma en ambos sentidos, o del tipo base "fija cuadrado",



¿por que dejar en la base de los pilares que en una de las direcciones sea articulación?


Un saludo.


11 oct 2024 - 11:56
