Consulta medida de franja

Question

Hola! queria consultarles sobre el tamano de la franja para el calculo de armadura.
En el video se toman rectangulos de 3m; posteriormente el valor maximo de momento, el "pico" se divide por esos 3m.
Ese valor es dependiendo de la geometria de la estructura o se tomo aleatoriamente?
La medida es importante ya que va a reducir el momento a un valor promedio y dimensionaremos armadura en funcion de ese valor; es por eso que me gustaria saber como poder elegirlo de forma correcta.

Muchas gracias :)

Rubén Pérez · Accepted Answer

Hola Julieta,

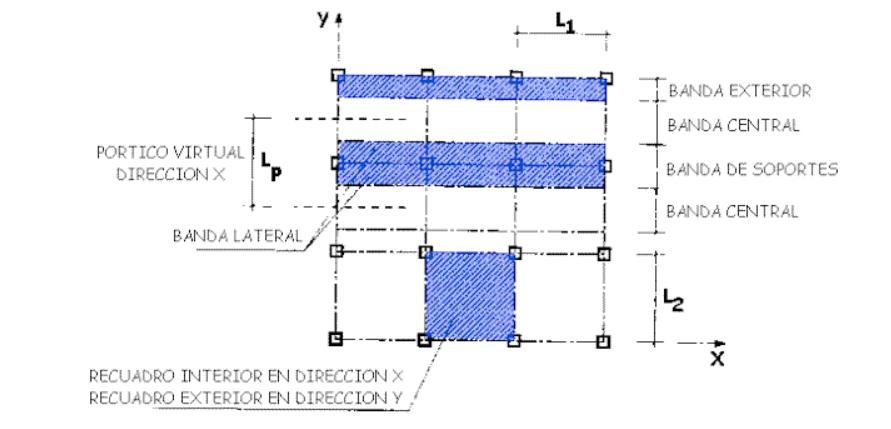

Para integrar los esfuerzos en forjados planos de edificios se puede emplear el método de los pórticos virtuales, según se indica en la figura siguiente:

Pórtico virtual: elemento ideal que se adopta para el cálculo de la placa según una dirección dada. Está constituido por una fila de soportes y dinteles de sección igual a la de la zona de placa limitada lateralmente por los ejes más separados de los recuadros adyacentes a la fila de soportes considerados, es decir, que dicha zona comprende una banda de soportes y dos semibandas centrales, una a cada lado.
Banda de soportes: es una banda de forjado con ancho a cada lado del soporte igual a 0,25L2. Las bandas de soporte incluyen las vigas, en caso de existir.
Banda central: es la limitada por dos bandas de soportes.

De esta forma armaríamos las bandas de soportes y las centrales según los anchos indicados anteriormente.

Esperamos que esta información te sea de ayuda.

Un saludo.
