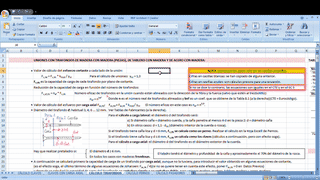

Hoja tirafondos vs Hoja Pernos

Eduardo:

Reformulo la consulta. Ruego se elimine la anterior.

Solicito  aclaración respecto a la carga lateral, que formulo en 3 supuestos:



CASO 1

En el caso de un tirafondo HBS de ø nominal 8 y diámetro interior 5.40 mm



Creo que se debe considerar como d, el siguiente valor d = 1.1x5.40   =5.94 mm < 6 mm y por tanto calculo Fv en la hoja de tirafondos?



CASO 2

En el caso de un tirafondo HBS de ø nominal 10 y diámetro interior 6.40 mm

Crep que se debe considerar como d, el siguiente valor = 1.1x6.40 = 7.04 mm > 6 mm y por tanto calculo Fv en la hoja de pernos.



CASO 3

Tirafondos VGZ, no hay distinción entre d < 6 ó d > 6 y por tanto iremos a la hoja de tirafondos, para el cálculo de Fv.



Muchas gracias



Saludos

Hola Beltrán, te comento:

CASO 1. HBS de 8 mm: se debe calcular a cortante como dices, d=1,1*5,4=5,94mm < 6mm, como tirafondos (porque no cumple el caso a)).
A carga axial también se calcula como tirafondos, aunque con d=8 mm (exterior de la cuerda).

CASO 2. HBS de 10 mm: igualmente, como dices, se calcula a cortante como un perno.
La carga axial la calcularíamos como tirafondo de 10 mm.

CASO 3. VGZ: para cualquier diámetro nominal, tomamos el interior: d=1,1*dint. Si es >6mm se calcula como perno.
Es decir, estos tirafondos son el caso b).

En las uniones "normales" de edificación, es poco habitual utilizar tirafondos mayores de 6 mm. Lo típico es utilizarlos en uniones con placas de acero, o en uniones de piezas secundarias que no precisan grandes esfuerzos, y en esos casos, los tirafondos suelen ser de 4 ó 5 mm.

Un abrazo y gracias por tu pregunta, creo que aclara mucho.
