Generación automática de paredes de cortante y brazo z

¡Buenas!
En torno el minuto 2 del vídeo se permite al programa generar una pared de cortante que utiliza tanto para los esfuerzos cortantes en Y como para los esfuerzos cortantes Z. Al acceder a la leyenda se ve que el programa elige los valores bw y z asociados a la dirección que se está analizando, pero al asignar el z, considera el canto total de la sección z=h en lugar de z=0,9·d. ¿Se estarían obteniendo con esta modalidad de introducción de pared de cortante resistencias a cortantes mayores de las previstas en la normativa?
Antonio Alfageme
únete a la conversación 👇
Rubén Pérez
Hola Antonio.

La función de creación automática de paredes de cortante sirve para asistir al usuario en la definición de la geometría de la pared de cortante, pero los balores de bw y z deben ser ajustados a la realidad de la sección.

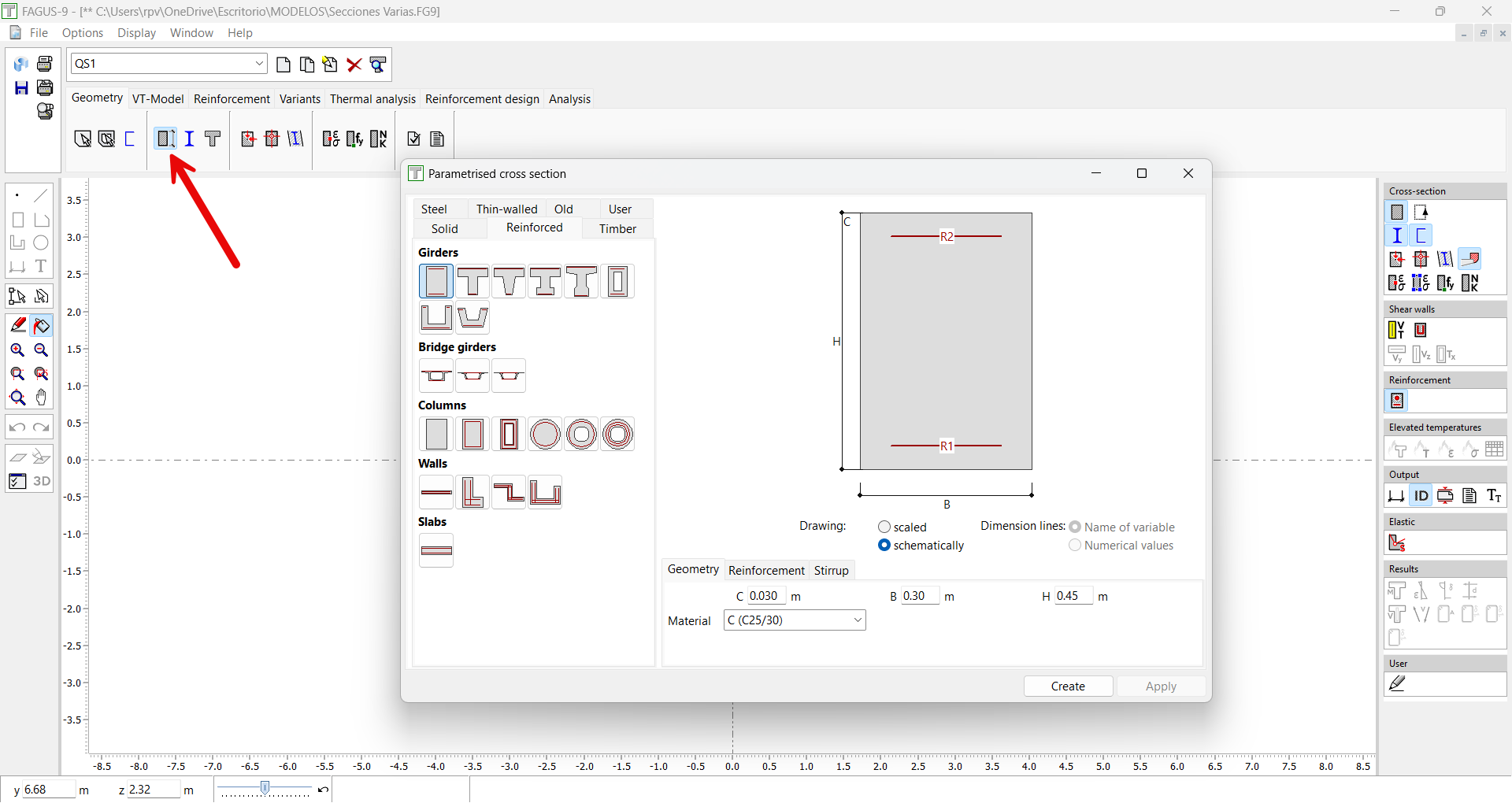

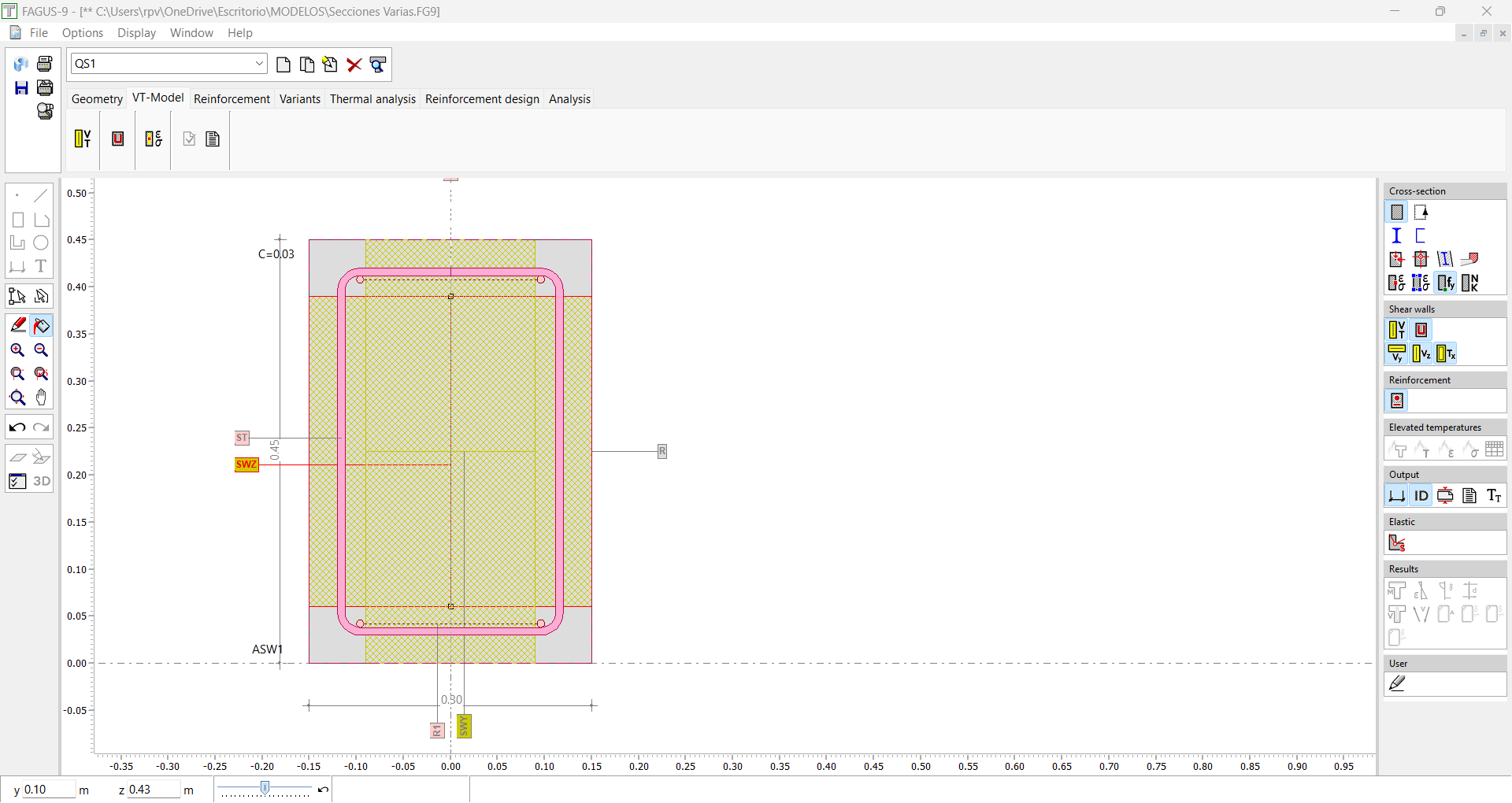

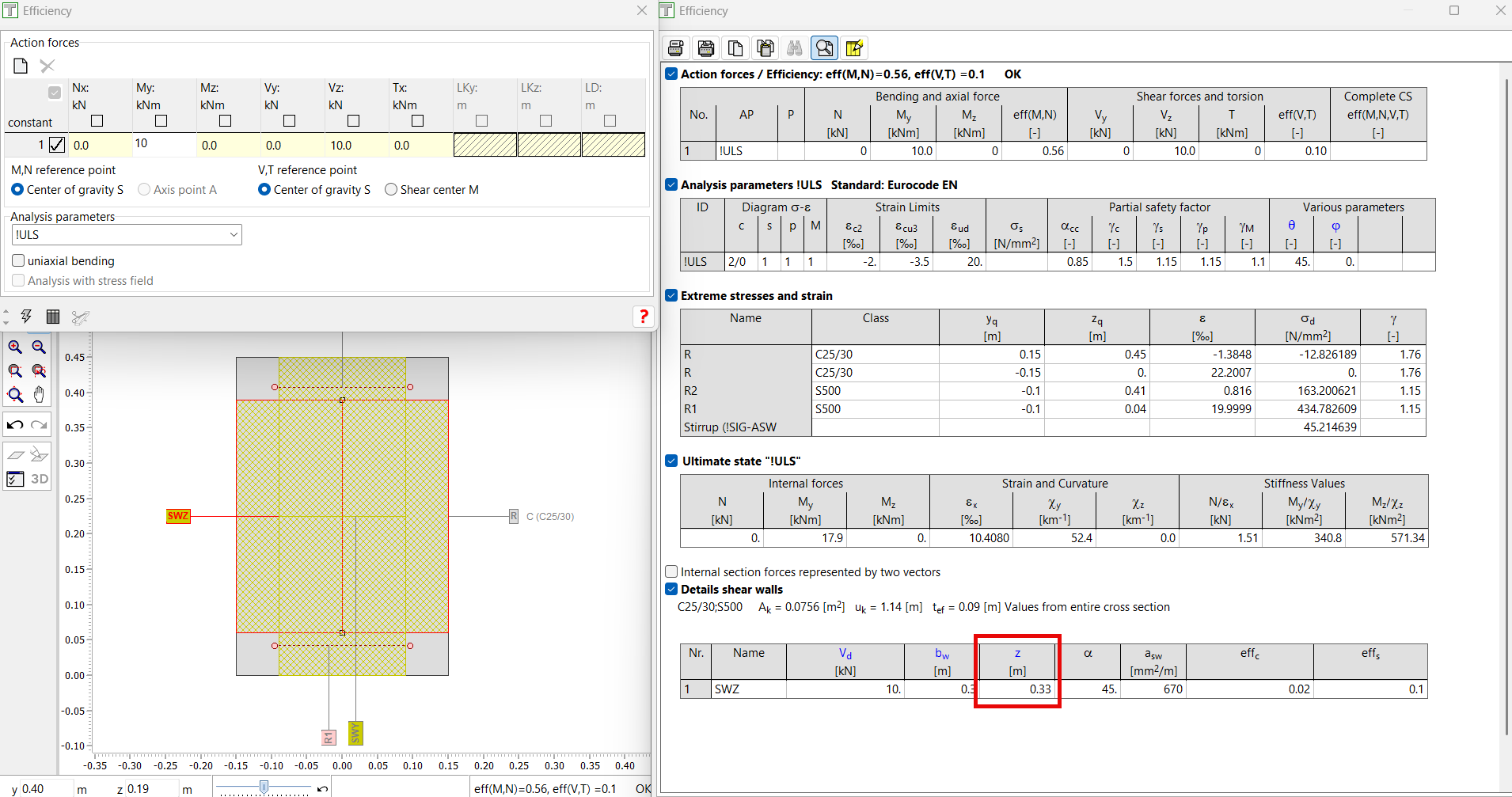

Si utilizamos en cambio las paredes de cortante que vienen definidas por defecto al utilizar una de las secciones parámetricas que vienen con el programa, veremos que los valores de z, sí que son adecuados:






Esperamos que esta información te sea de ayuda.

Un saludo.
3 feb 2025 - 09:33
