Hola,
¿Los valores de la capacidad de carga lateral de uniones atornilladas según la tabla 4.2., son inferiores o superiores al cálculo del esfuerzo cortante (capacidad de carga por plano de cortante y por elemento de fijación) a cortadura simple?

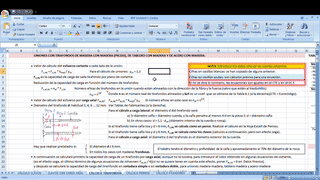

Según este ejercicio resuelto, comprobar la capacidad de carga lateral de uniones con tirafondos a cortadura simple madera-madera:
- t1 = 70 mm
- t2 = 48 mm
- densidad de madera = 340 kg/m3
- diámetro de tirafondo sin pretaladro = 6 mm
- diámetro de tirafondo con pretaladro = 6 mm
- Resistencia mínima a tracción del tirafondo = 550 N/mm2
- Resistencia a carga axial del tirafondo = 0 N
Resultado de esta capacidad sin taladro previo: Fv,rk = 2.045 N < 1.270 N (capacidad de carga lateral según Tabla 4.2). Como resultado, no cumple. ¿Es correcto ó 2.045 N > 1.270 N que siempre que sea mayor a la capacidad de carga lateral mínima? También pasa lo mismo con el cálculo de la comprobación de la capacidad de carga lateral con uniones de clavos.
Gracias.
