¿Es de aplicación esta expresión para este caso concreto?

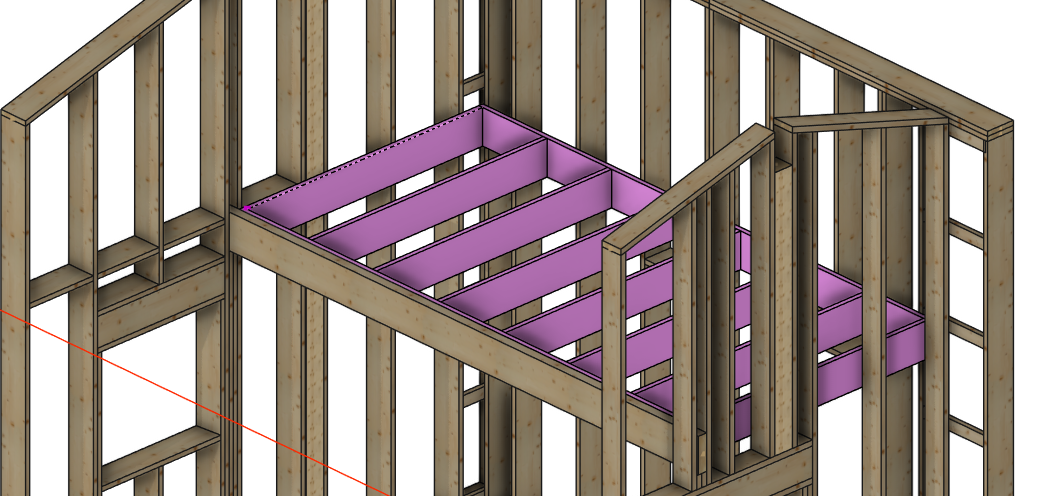

Buenas Eduardo! Me surge una duda sobre si seria de aplicacion esta verificacion para el caso que te muestro. Para una vivienda de entramado ligero me plantean apoyar un forjado prefabricado en forma de cajón (marcado en violeta) en los montantes del muro por medio de tirafondos, y al otro lado me plantean disponer una viga de lado a lado para que el panel de forjado quede unido a la viga pero no apoyando (que seria lo ideal) sino unionedo los cantos mediante tirafondos. Yo creo que se parece mucho al caso del estribo, y por tanto, existe tracion perpendicular y hay que verificarla. Y aun dgo mas...como en la formula no entra ninguna variable que tenga que ver con tornillería mas alla de las distancia "he" dedzco que si las solicitaciones en la conexion del forjado a toda la viga es superior a Fr90d , la solucion que me proponen no es compatible. ¿Va por buen camino mi razonamiento o hay algo quer se me escapa? Gracias! Un abrazo
Hola Ramón: Te respondo pensando también en los demás alumnos que lean esto, porque es muy interesante tu pregunta.
La unión de las viguetas moradas con la viga principal tiene dos aspectos a considerar:
Uno es el que dices: ¿Qué le ocurre a la viga principal?¿Se fenda por tracción perpendicular por los tirafondos que la atraviesan y se meten en las testas de las viguetas? La respuesta es que seguramente no le ocurra nada porque la carga (reacción de apoyo de las viguetas) será pequeña (salvo que el forjado tenga muchísima luz), y los tirafondos que se introduzcan (diría que al menos 3) se deben meter repartidos en toda la altura, por lo que la distancia "he" es mucha.
Otro es si le ocurre algo a la testa de las viguetas con los tirafondos entrando longitudinalmente en ellas. ¿Se fendan también por tracción perpendicular? Diría que el efecto es peor que en la viga, porque los tirafondos "tiran" hacia arriba desde el mismo extremo de la vigueta, y parece que sería más fácil que se fendara (en la viga la atraviesan de lado a lado). No se deben poner los tirafondos (ni los clavos así), salvo para uniones muy poco solicitadas o de piezas secundarias.
Lo que se debe hacer, y es la solución típica, es colocar estribos metálicos a cada vigueta para atornillarlos o clavarlos lateralmente a la viga. Y digo lo que al principio, como la carga de cada vigueta es pequeña, la acción del estribo sobre la viga no presenta problemas.

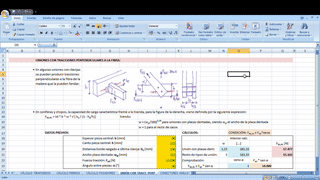

La comprobación del Excell es pensando más en una viga brochal que apoya en otra principal: que el estribo sea alto, grande,...
Muchas gracias Eduardo! Claro, entiendo que si los tirafondos atraviesan las tres piezas el ancho "b" considerado podría ser mayor quizás?
De todos modos, permíteme una matización adicional a mi duda. ¿Qué pasaría si la disposición fuera esta?

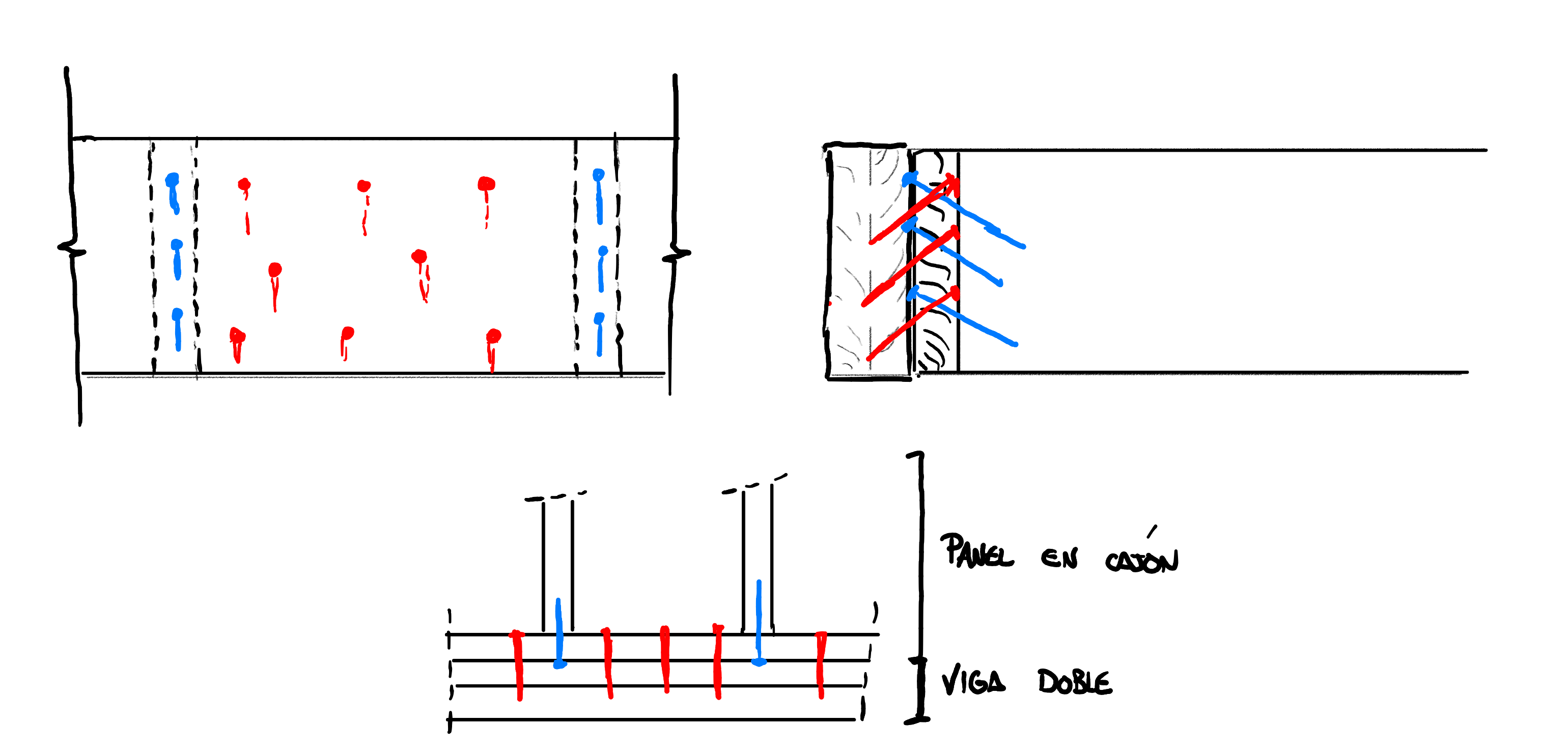

1) EL forjado es un panel en cajón cerrado que ya va con sus tirafondos inclinados (en azul) en las uniones con el "zuncho" del panel. 2) En Obra se dispone esa viga doble (encolada o atornillada, imaginemos que esas dos piezas son completamente solidarias) 3) Se fija el forjado mediante tirafondos al tresbolillo en diagonal (en rojo) el cajón completo a la viga doble.
Crees que, en ese caso, el efecto de la tracción perpendicular podría ser determinante? (a priori yo diría que si...). Y en todo caso, si falla por tracción perpendicular, la cantidad de tirafondos rojos que se dispongan es irrelevante, no?
Coincido contigo en que la solución de los estribos es la que mas me gusta (y de hecho la propuse hace tiempo. También la de una placa delgada en Z que abrazase la viga doble y recibiese al cajón del forjado mediante una bandeja
Pensaba que el "prefabricado" era a pie de tajo (se monta el marco y se sube, como se suele hacer con los muros en las casas americanas).
Si la unión "zuncho de borde" con las viguetas ya está bien prefabricada en fábrica (tirafondos azules) y es lo suficientemente resistente por sí misma (es decir, ya se ha tenido en cuenta ahí lo que te decía en la respuesta anterior: lo delicado son la entrada de los tirafondos en sentido longitudinal por la testa), entonces la unión entre "zuncho de borde" con la viga (sea doble o sencilla, da igual) es fácil, no tiene el efecto "tracción perpendicular" porque lo que estás haciendo es un acoplamiento casi total entre las tres piezas con tirafondos, no es una gran carga puntual rompiendo la fibra hacia abajo, son muchas cargas pequeñas repartidas por toda la cara de la pieza de madera..
El número total de tirafondos rojos es fácilmente mayor que el de los azules, así que el cortante vertical lo transmites sin problema y, al final, la viga va a estar formada, realmente, por las tres piezas, trabajando solidariamente a flexión.
