Cuestiones varias.

Hola Beltrán:

Me llega ahora un aviso sobre esta pregunta tuya sin responder.
Me extraña la fecha, tal vez ya respondí, en cualquier caso respondo ahora y te pido disculpas por la tardanza. Es interesante la pregunta.

Efectivamente, la compresión perpendicular es el problema en las estructuras de madera, especialmente en las construcciones en altura.
Colocar más de un durmiente o un montante arriba no soluciona el problema, aunque puede valer para repartir la carga al otro lado. Pero la carga puntual del pie derecho sobre la primera pieza no la reparte mejor.

En general, la solución, cuando la carga puntual es alta,  es dejar pasante el pie derecho, y sujetar lateralmente a él la viga o montante que soporta el forjado de esa planta.
Los empalmes entre los pies derechos se pueden hacer con piezas metálicas intermedias, y/o con atestado directo entre las testas de los dos postes.
Y en la base, se puede apoyar el pie derecho sobre una base metálica, diseñada al efecto, no sobre un durmiente.


En el caso de los muros de CLT, el apoyo en la base se puede hacer sobre una maestra de mortero (sobre el forjado o muro de hormigón), o también se puede sujetar con escuadras metálicas y después rellenar el hueco entre el CLT y la base de hormigón con mortero sin retracción.

Otra opción, como comentas, es utilizar otros materiales de madera que tengan mayor resistencia a compresión en dirección perpendicular a la fibra o al tablero: madera microlaminada como propones, y ahora también hay unos tableros hechos con trozos de madera sometidos a altas presiones que tienen muy buenas resistencias (sé de ellos por terceros, pero no los he visto aún en uso). Seguro que aparecerán nuevos productos para esto (mezclas de madera con plásticos,...).

Un saludo

Estimado Eduardo.
Muy buena respuesta.
¿Podrías por favor adjuntar algunos detalles en croquis a esta consulta para aclarar todo bien?
Me interesa sobre todo en el caso del entramado ligero.
Nos ayudaría mucho.
Gracias
Saludos

Lo que me pides es algo, podemos decir, novedoso en ese campo.
Déjame responderte explicando también para los demás.

Los entramados ligeros los vemos habitualmente (en EEUU y el norte de Europa) en viviendas unifamiliares y en edificios de viviendas de pocas plantas, hasta 5 ó 6.

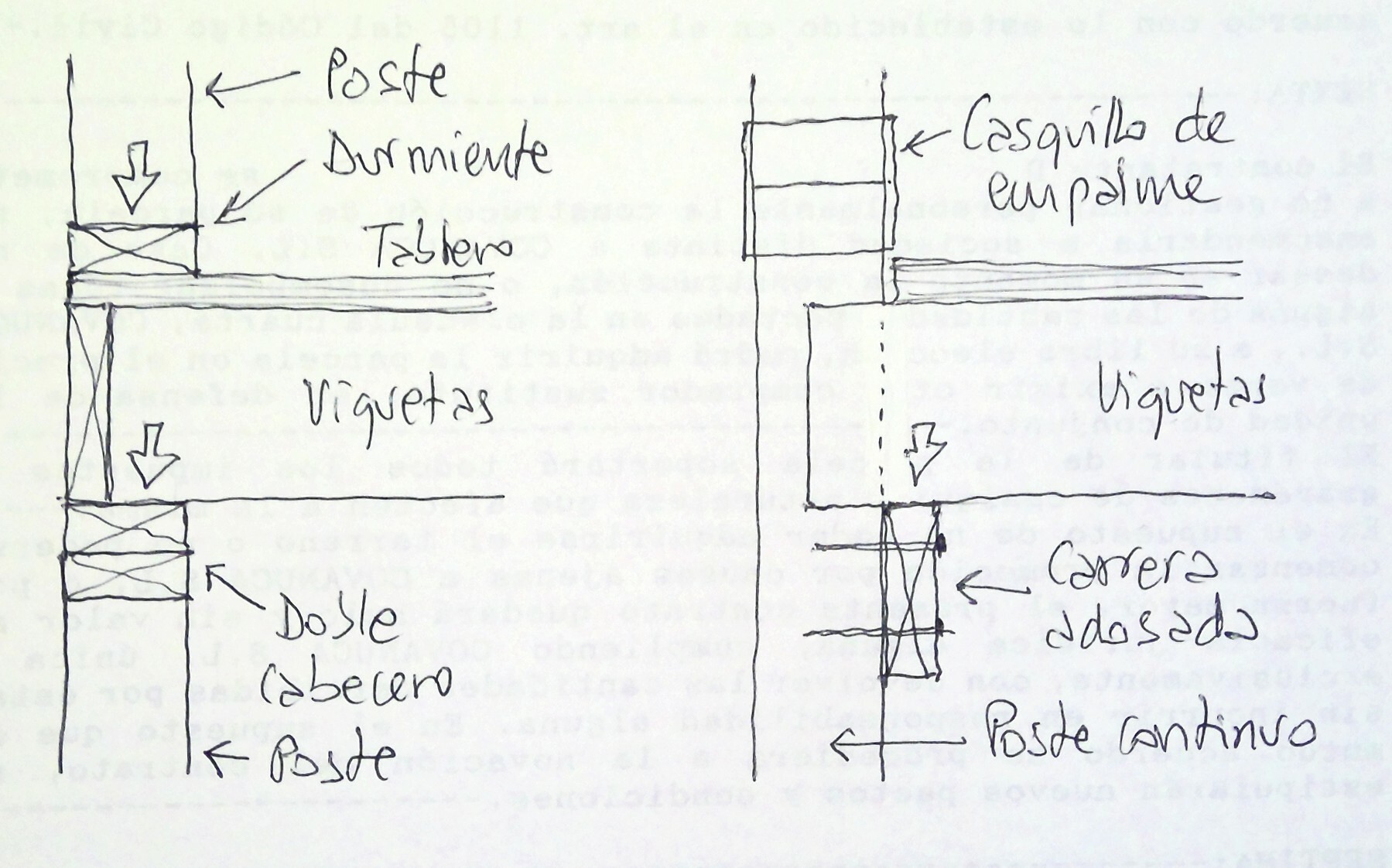

La sección tipo por un forjado es el croquis de la izquierda: las viguetas se apoyan en un doble cabecero, dispuesto sobre la hilera de postes, que suelen colocarse cada 30 a 60 cm de distancia entre sí, según la carga que recibe el muro entramado. Sobre las viguetas se coloca el tablero y, encima, el siguiente muro entramado, con un durmiente abajo y encima los postes.

Pasar de esas 5 ó 6 plantas de altura está condicionado con la compresión perpendicular que la carga en el durmiente o en los cabeceros. Los postes, por pandeo, seguramente podrían soportar algunas plantas más. Creo que la mínima separación entre postes sería 15 cm, para aprovechar bien el cálculo del durmiente a compresión perpendicular.

Por lo tanto, si se quiere aumentar la carga vertical, en principio, la solución es dejar los postes pasantes (croquis de la derecha), y apoyar el forjado en una carrera adosada al lateral de los postes (por un lado o por los dos), o en nudillo colocado entre los postes. Los postes se empalmarían entre sí con casquillos metálicos o con trozos de poste tirafondeados por los lados, etc.
El apoyo de los postes en la base también tendría que hacerse con piezas metálicas (similares al casquillo) que transmitan la carga directamente al hormigón, sin durmiente intermedio.

El edificio podría tener las dos o tres primeras plantas con los postes pasantes y las cinco o seis últimas con el sistema tradicional, planta a planta. Como digo, es novedoso, hay que hacer los cálculos.
Pero creo que, para seguir aumentando el número de plantas, habrá que recurrir a los muros de CLT.

Un saludo
