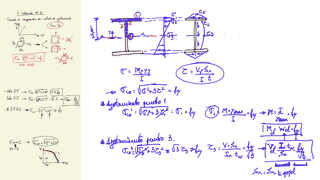

Agotamiento fibra 1

LA fibra 1 es la más extrema de la sección (la más lejana del cdg) y, por tanto tiene la máxima tensión normal producida por el flector ... y el cortante le da tensión nula. Por ello, la acción adicional de un cortante no genera ningún incremento carga en esa fibra 1 al aplicar el criterio de comprobación de Von Mises.

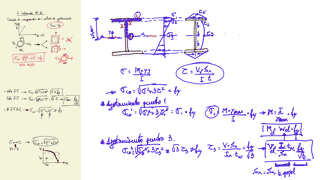

El máximo cortante que se podrá aplicar, simultáneo con el Mel, será el que agote la fibra 2 (fibra extrema del alma) , que tendrá una tensión normal algo menor que la fibra 1 (porque está algo más cercana al cdg) y una tensión tangencial diferente de 0, porque el cortante en esa fibra sí da tensión tangencial.
