Creación de axis point en estructura mixta
¿Porque solo se crea un axis pont en la sección completa, y no se crea también en las otras dos secciones? Al fin y al cabo hay que obligar a las 3 secciones a que estén alineadas
La idea del axis point es que todas las barras queden alineadas en Statik, con independencia de la posición de su centro de gravedad (el cual depende de la variante).

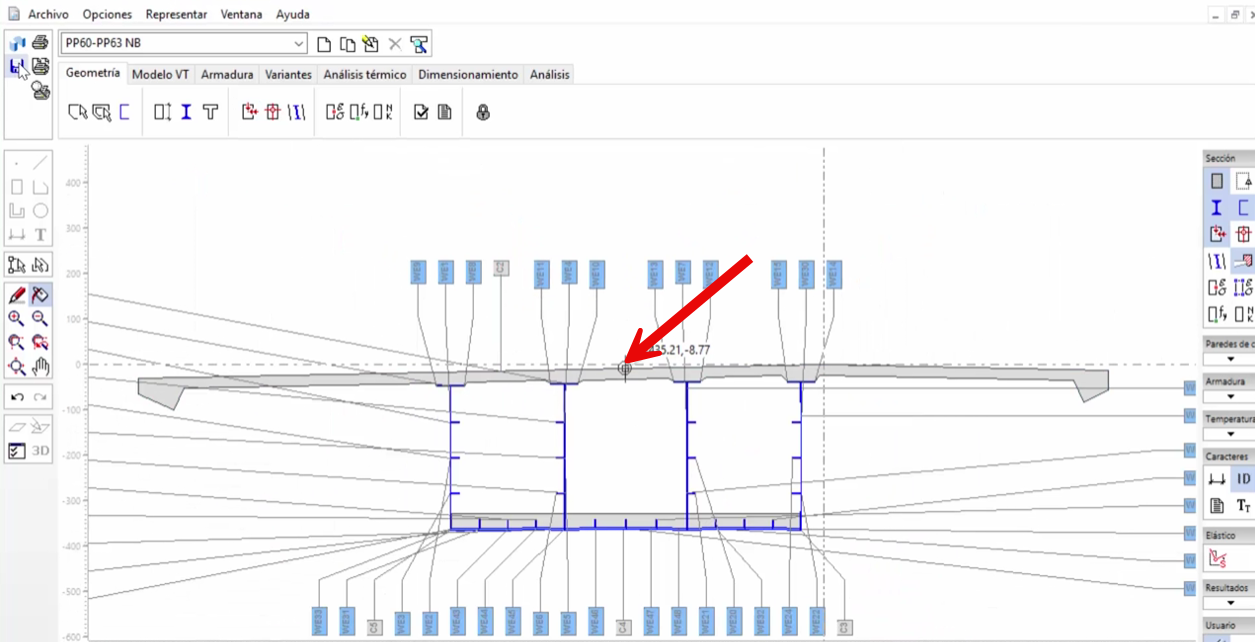

Es por ello que el axis point se introduce en la sección completa, normalmente en el punto alto del tablero, y se aplica también al resto de variantes con sólo la sección metálica u hormigonado inferior:

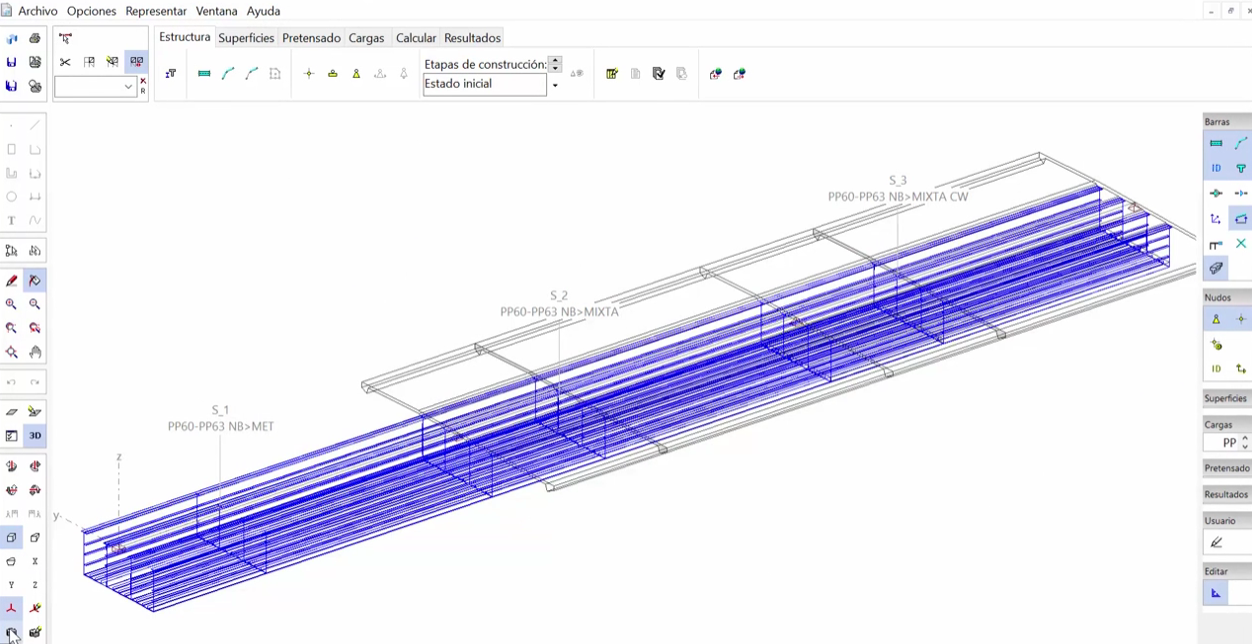

Así la sección se posiciona en Statik con la barra pasando por el axis point y todas las variantes se posicionan con respecto a este punto introducido en Fagus:
Vale, entonces hay que introducir el axis point también en el resto de secciones. ¿Cómo se introduce en la sección que sólo es metálica, ya que no tenemos la losa de hormigón como referencia para situarlo? ¿Se miran las coordenadas del axis point en la sección con la losa y se pegan esas coordenadas en la sección que solo es metálica?
El axis point únicamente se define en la sección completa.
Todas las variantes definidas a partir de esta sección se introducirán en Statik con respecto al axis point definido en la sección completa.

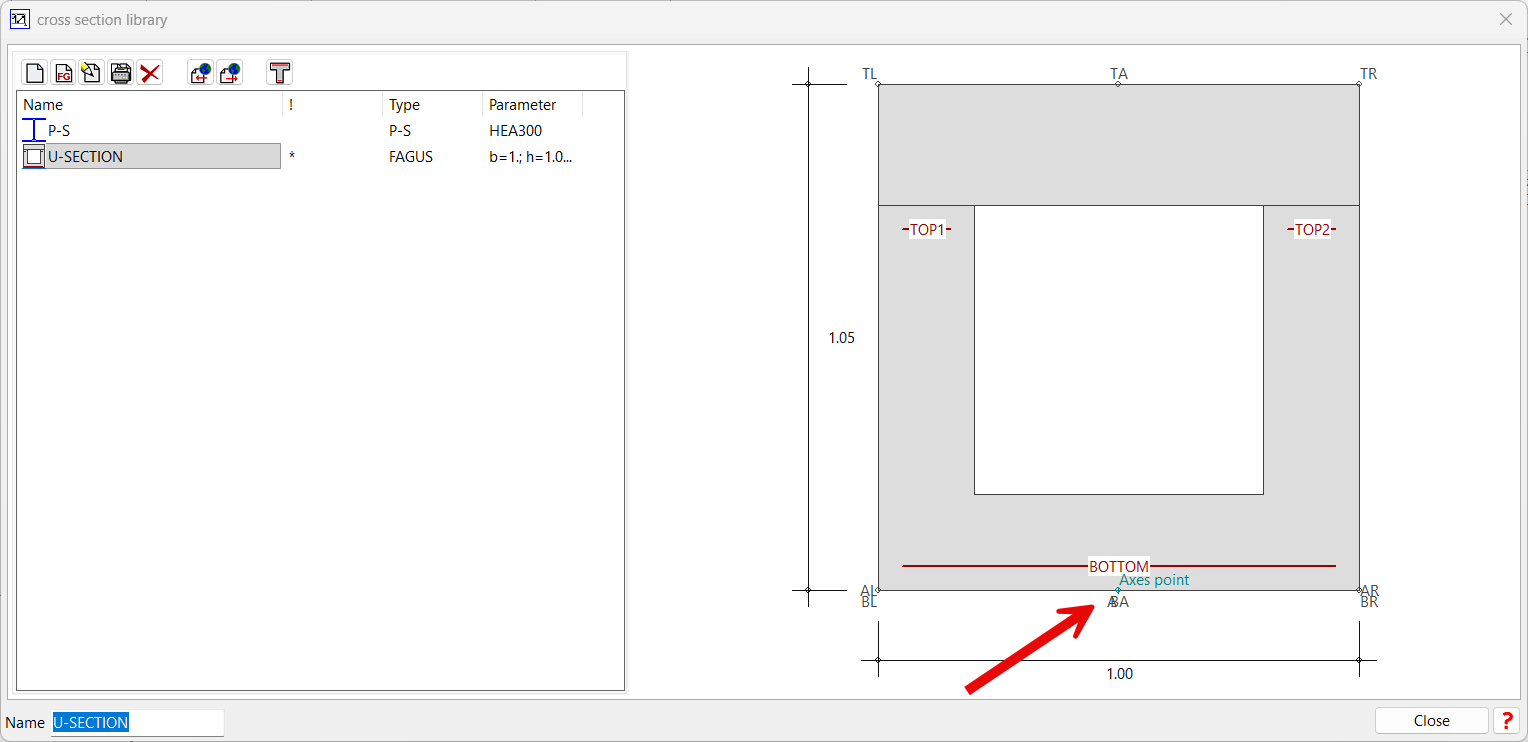

Por ejemplo en esta sección tenemos un axis point definido en la cara inferior de la viga:

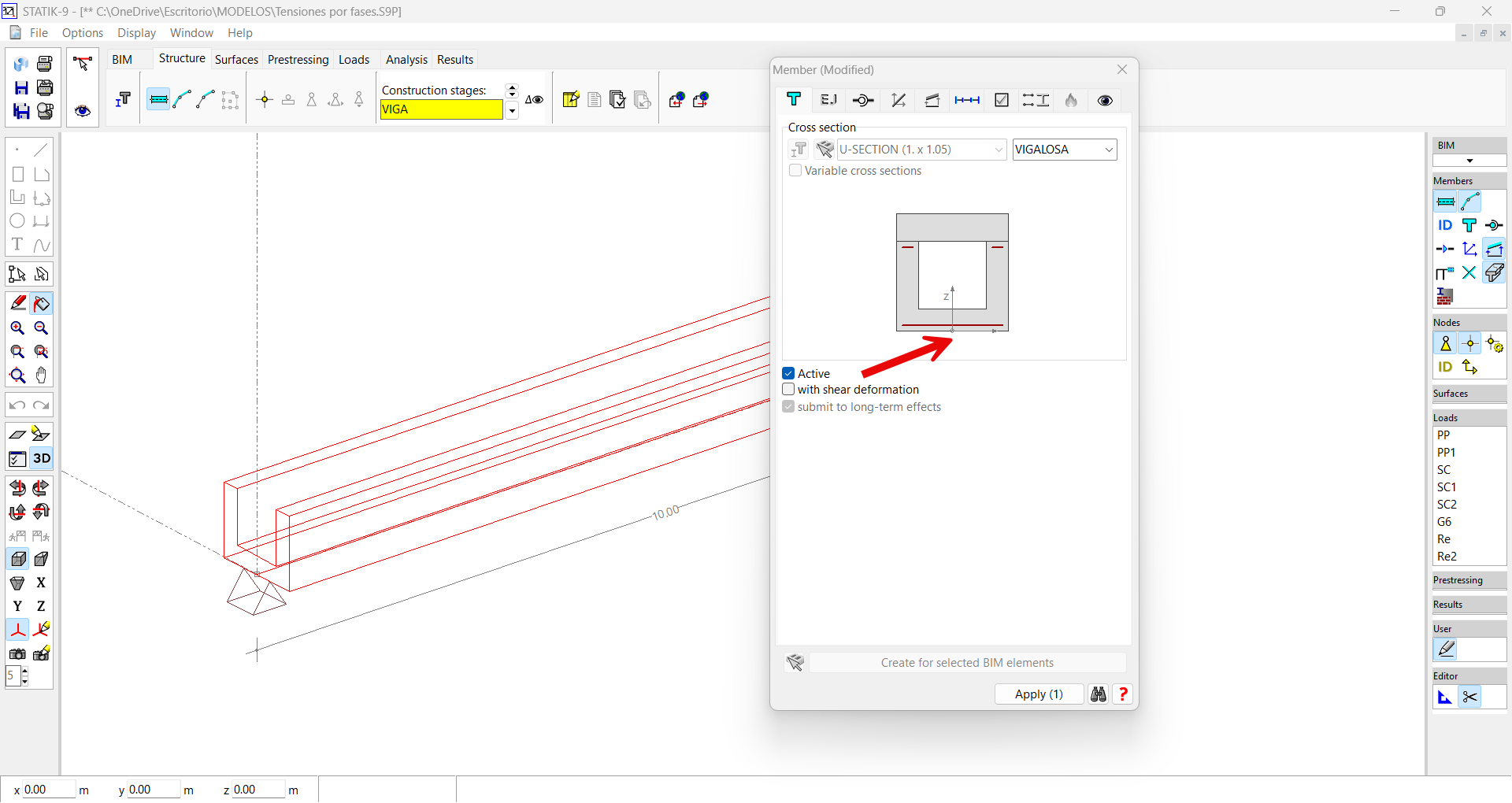

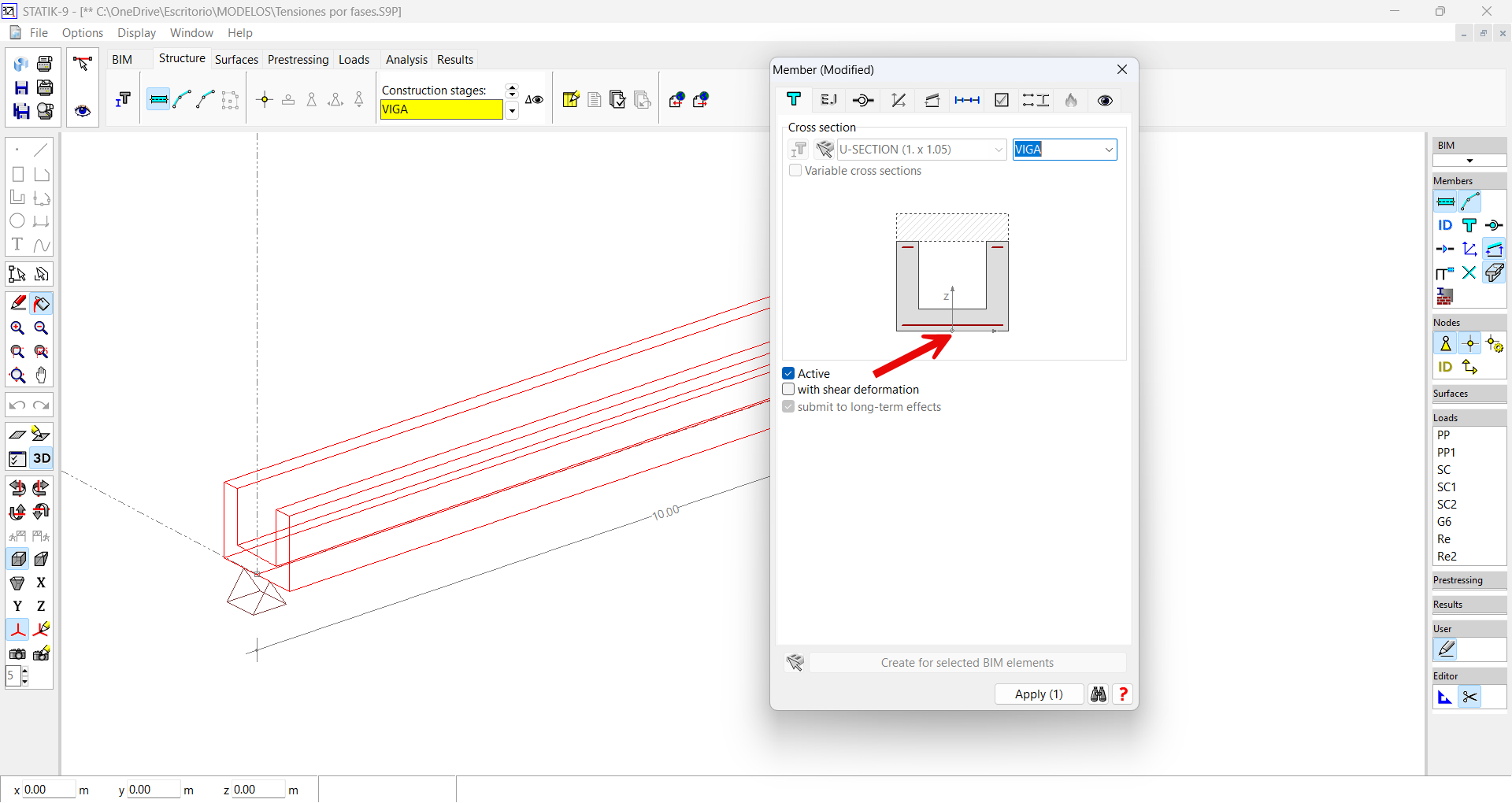

Al introducir las variantes en Statik vemos que tanto para la sección completa como para la variante con la sección en U, se introducen con respecto al axis point definido:
