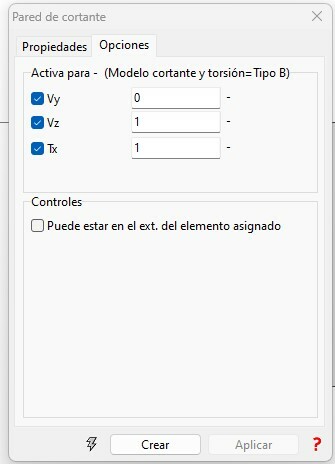

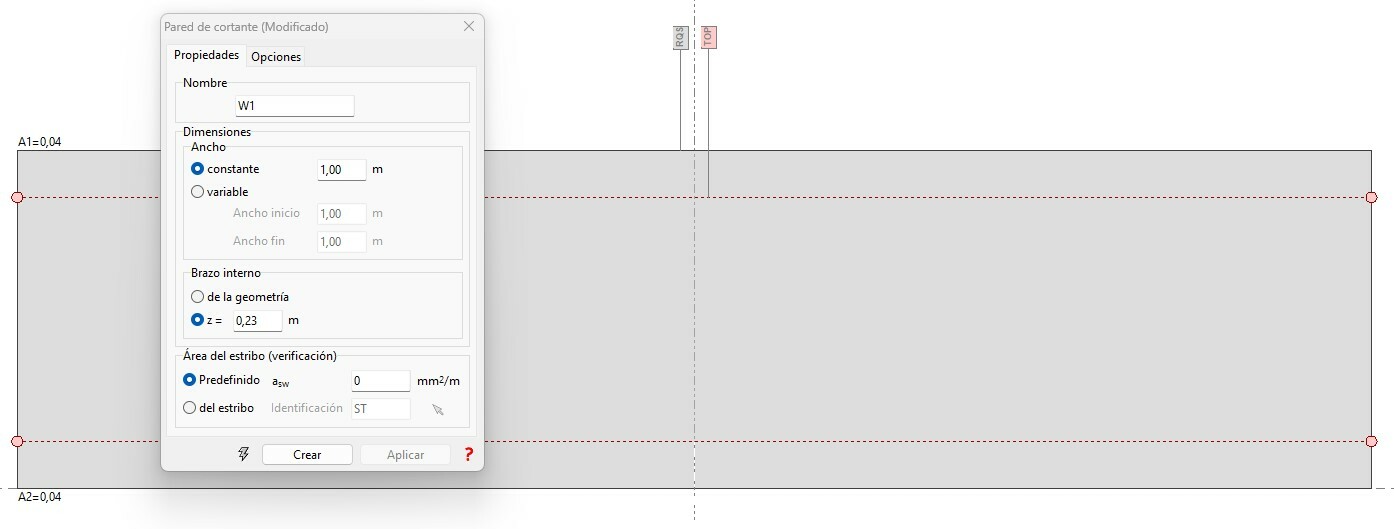

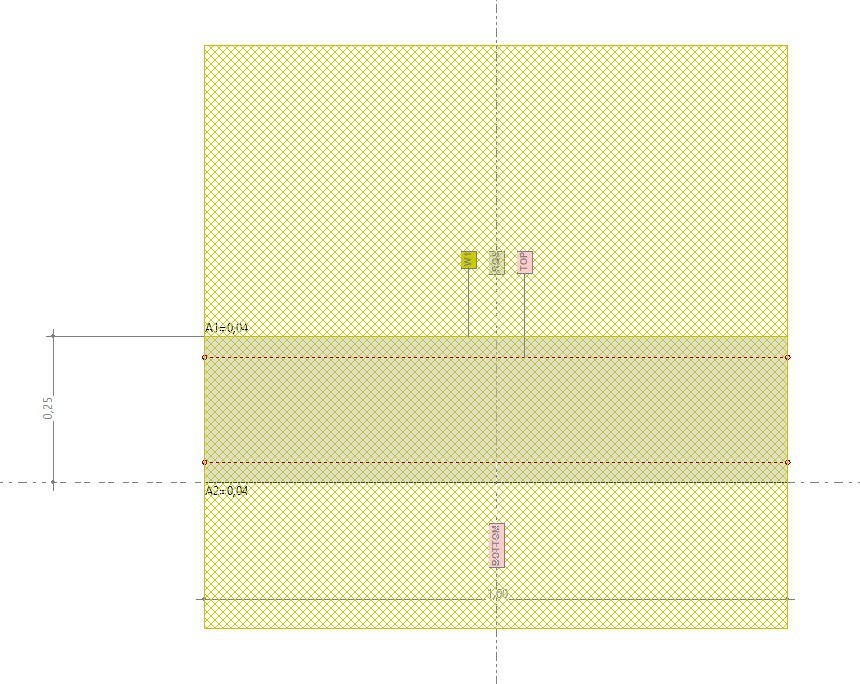

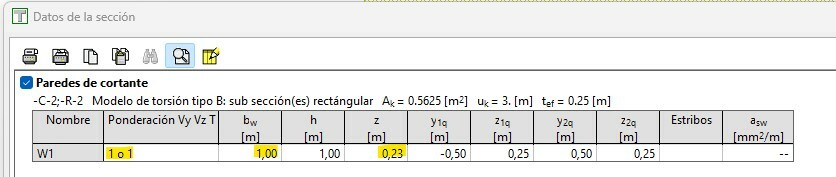

He introducido una sección parametrizada rectangular (una losa) de 1x0,25 m, y luego he pinchado en convertir. Quiero crear una pared de cortante para resistir Vz, por lo que en la pestaña Modelo VT pincho en el icono pared de cortante, y selecciono ancho 1 m y z=0,23 (0,9·d) Si pincho en crear me sale un mensaje de error diciendo que el diálogo tiene valores sin definir. Como quiero que la sección aguante a cortante Vz, en la pestaña opciones, señalo los factores Vy=0, Vz=1, T=1 Le doy al icono crear y señalo las dos esquinas superiores del rectángulo. Inmediatamente me crea un área de cortante tremenda Aunque si pincho en el icono leyenda de paredes de cortante, parece que los datos de bw=1 y z=0,23 son los que yo he metido, por lo que no entiendo por qué dibuja un área de cortante tan grande. Por otro lado, veo que la ponderación Vy Vz T no es la que yo he metido. ¿Qué es lo que estoy haciendo mal?

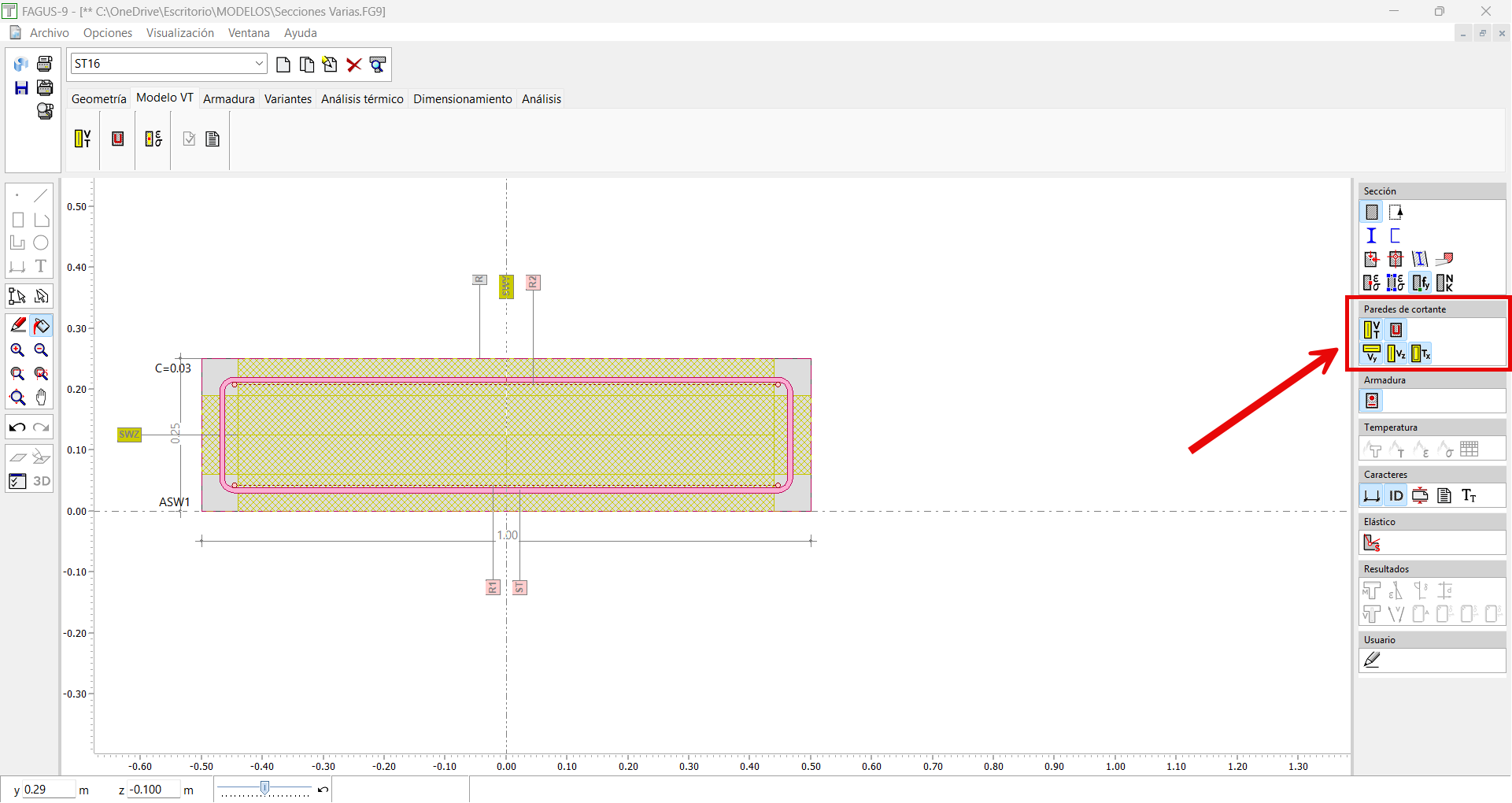

Si introduces una sección paremetrizada y la conviertes, ya nos creará unas paredes de cortante por defecto. Debes activar las siguientes capas para asegurarte que puedes verlas:

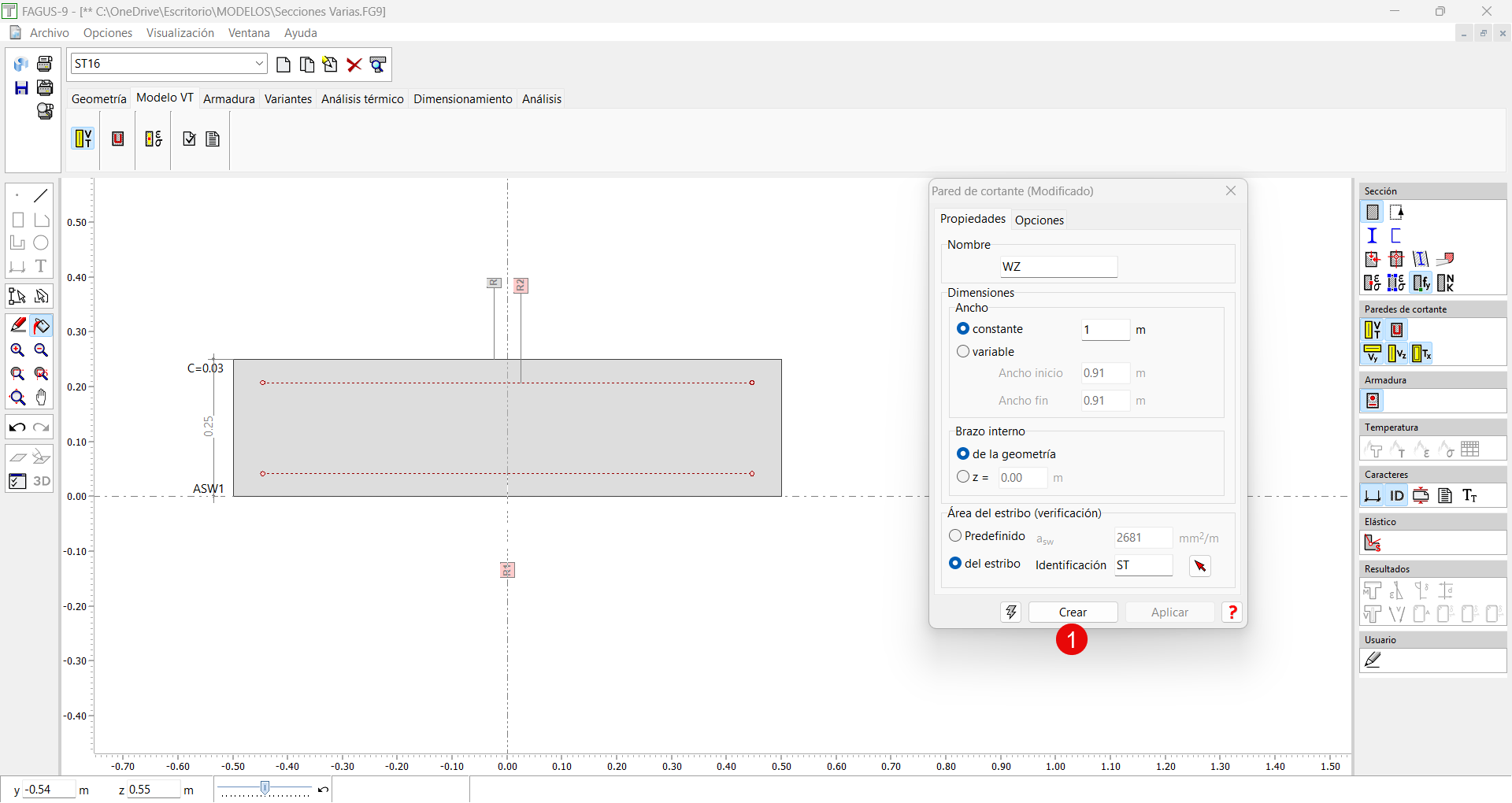

En cualquier caso si deseamos crear una nueva, bastará con borrarlas y después crear una nueva definiendo el ancho de la pared de cortante y pulsando crear:

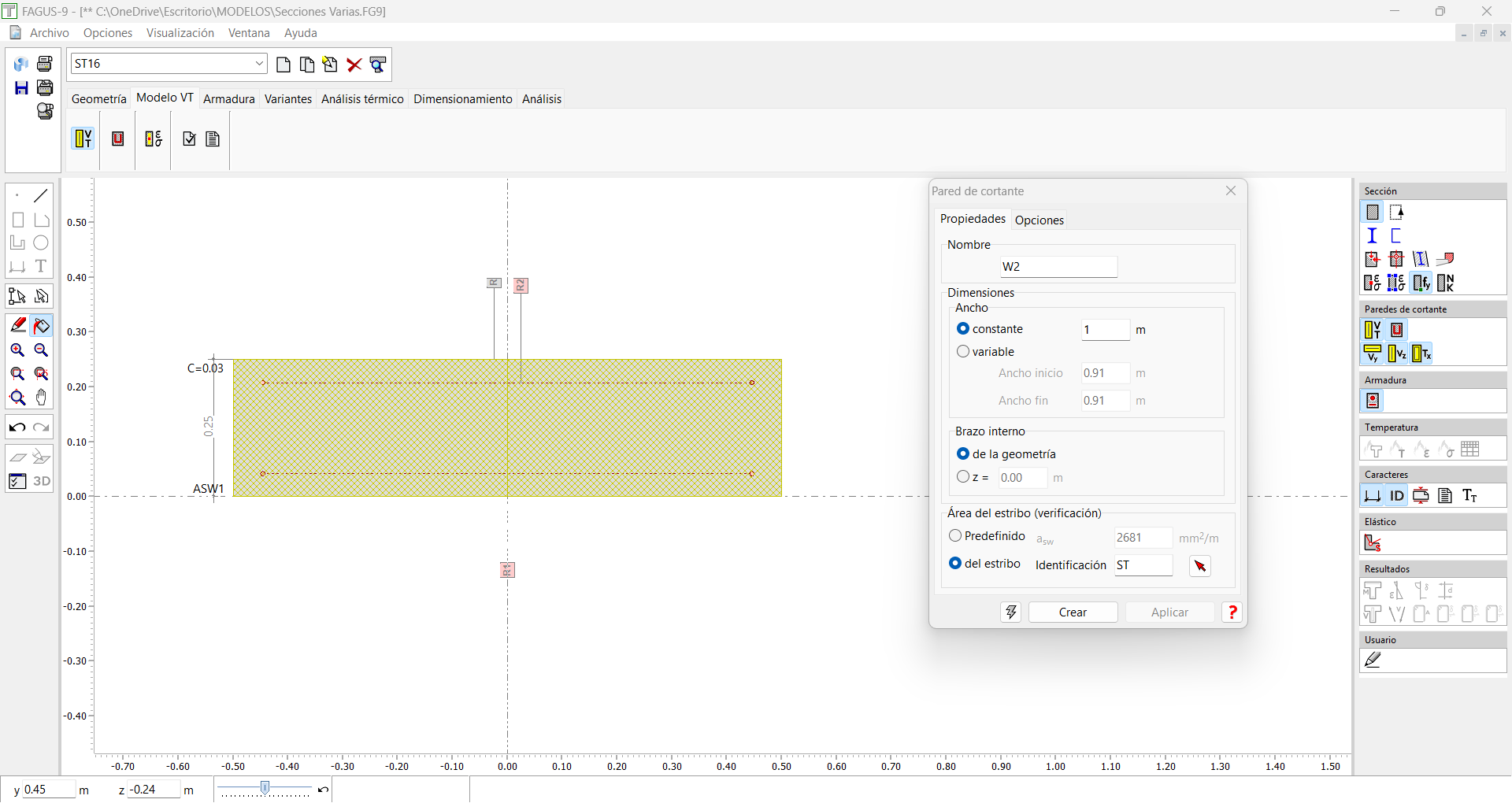

A continuación marcaremos los puntos medios de la cara inferior y superior de la sección, y ya tendremos la pared de cortante creada:

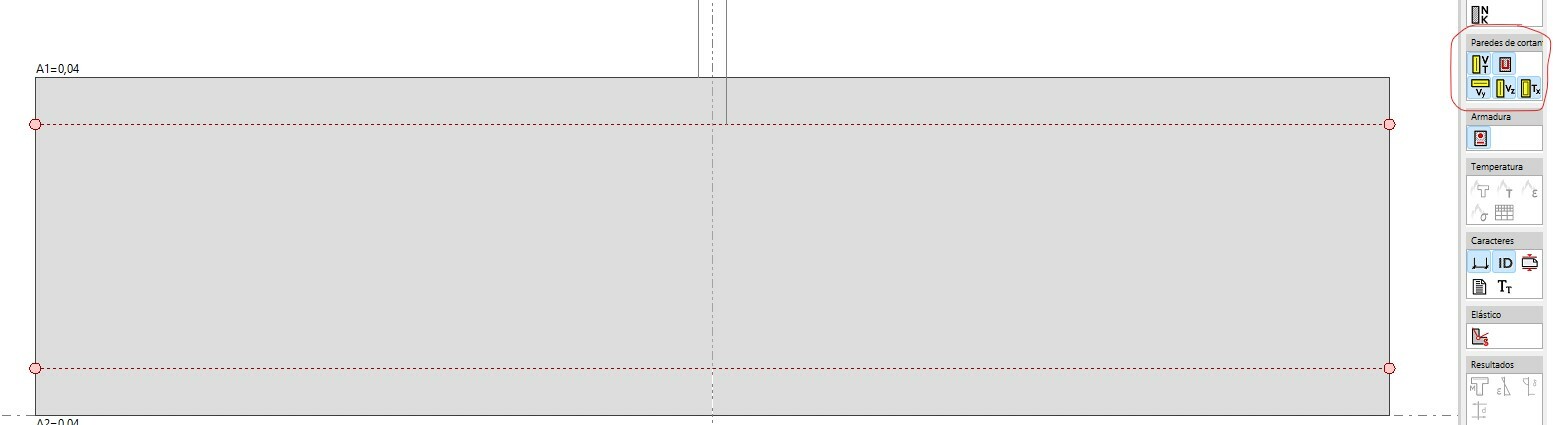

Lo estoy intentando hacer con la sección parametrizada de losa, y al activar la capa de pared de cortante no aparece ninguna.

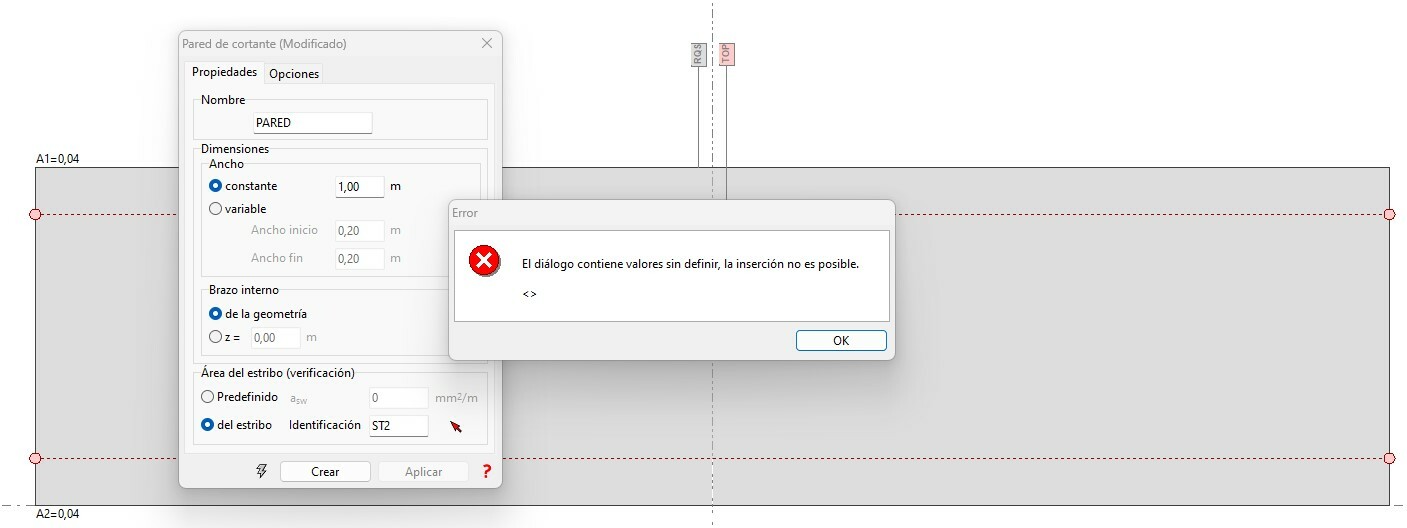

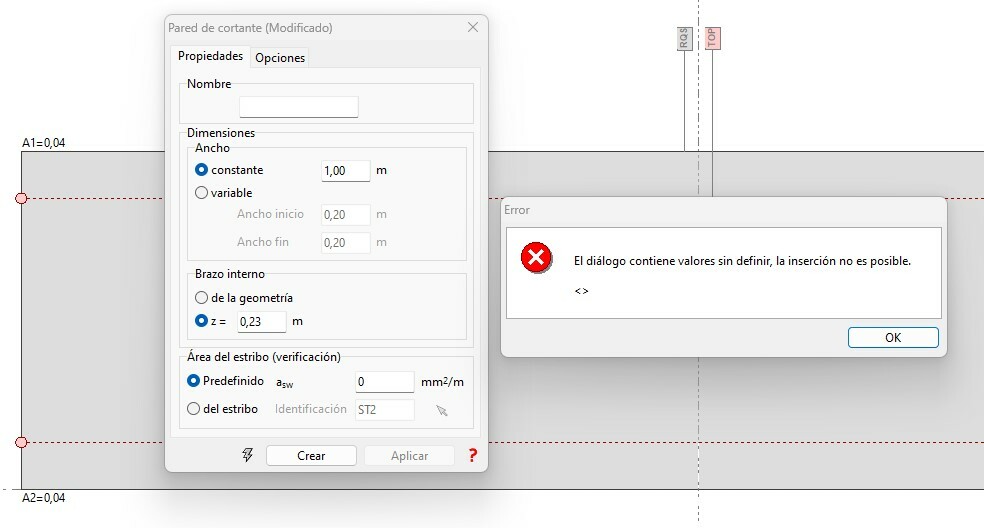

Por otro lado, al intentar crearla, escribo un nombre para la pared, le doy el ancho y el brazo, le doy a crear y sale el mensaje de error (en la imagen se ve que la pared de cortante no tiene nombre, pero se ha borrado en cuanto pinché en crear)
En la sección parametrizada de losa no se introducen paredes por cortante por defecto porque en losas normalmente la resistencia a cortante se comprueba únicamente con la capacidad del hormigón.
Si introduces una sección tipo viga sí que se crean.
En cualquier caso se puede crear una pared de cortante siguiendo el procedimiento que te he indicado en el comentario anterior.

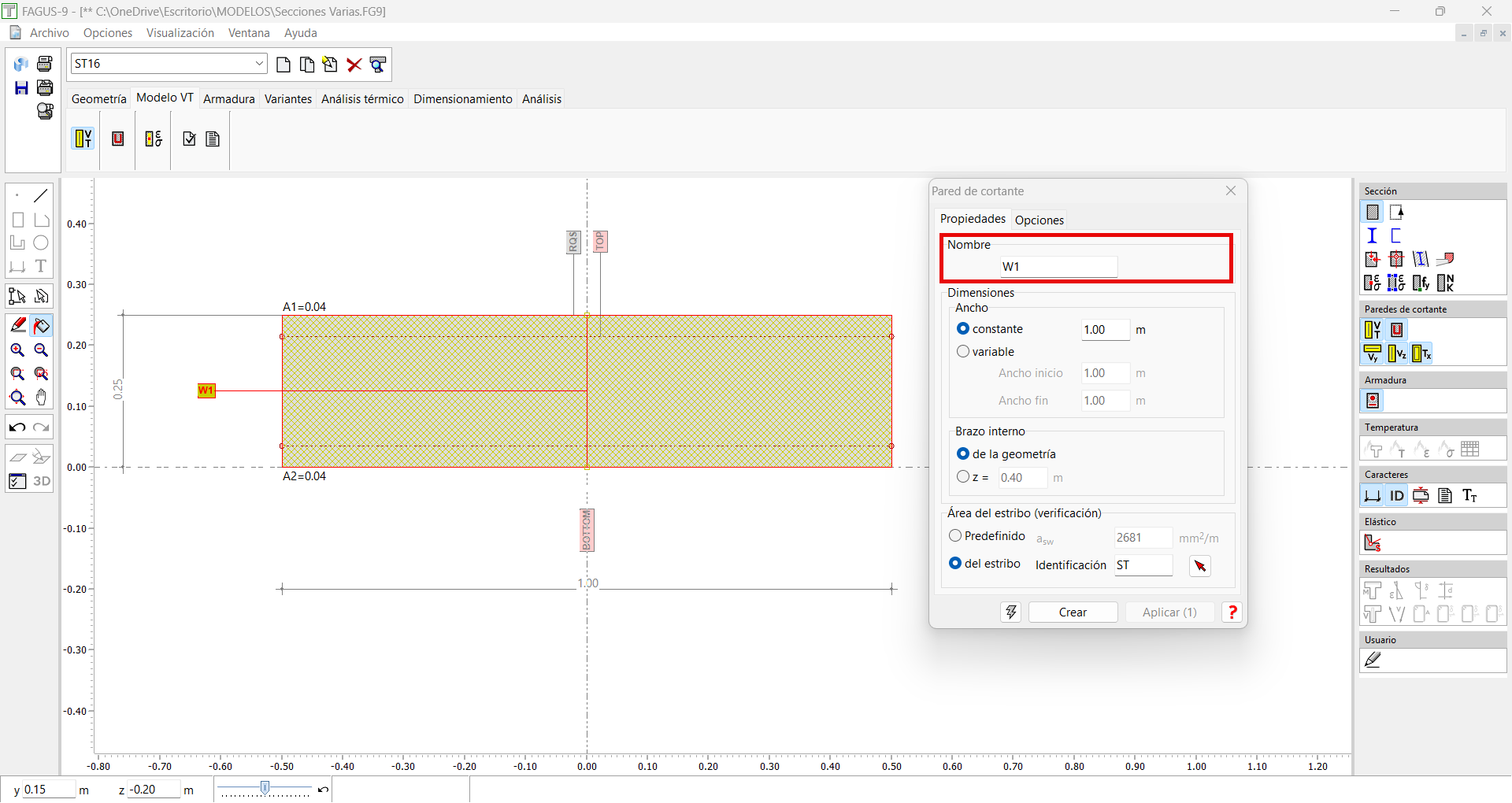

Asegurate de introducir un nombre para la pared de cortante:
