Tipo de modelo en secciones circulares

Hola Marcos.

Tanto el automático como el tipo B nos darán el mismo resultado, que para secciones circulares consistirá en la consideración de unas paredes rectangulares equivalentes en las direcciones Y y Z.

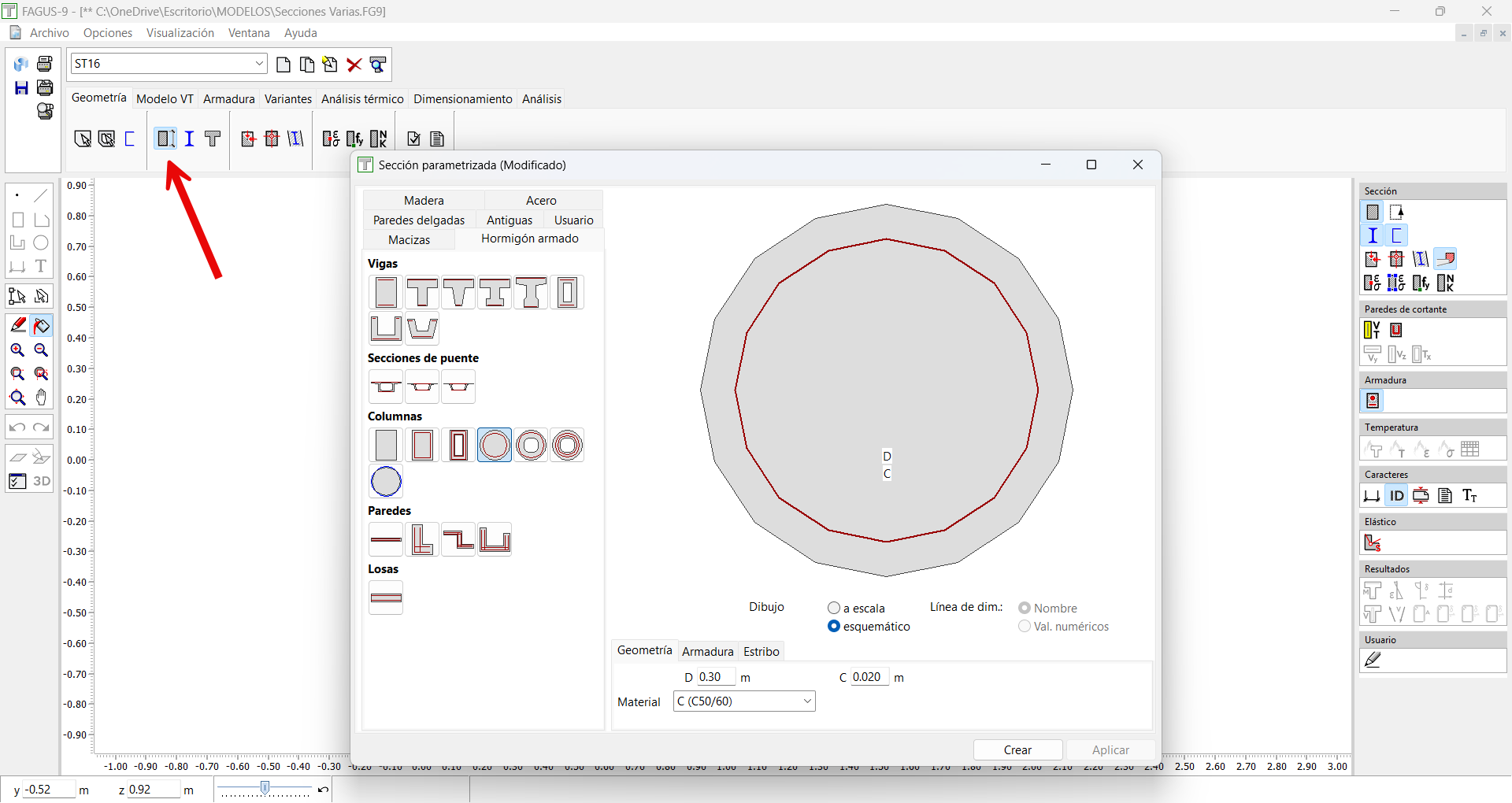

Si introducimos una sección parametrizada circular de Fagus estas paredes ya se nos crean automáticamente.

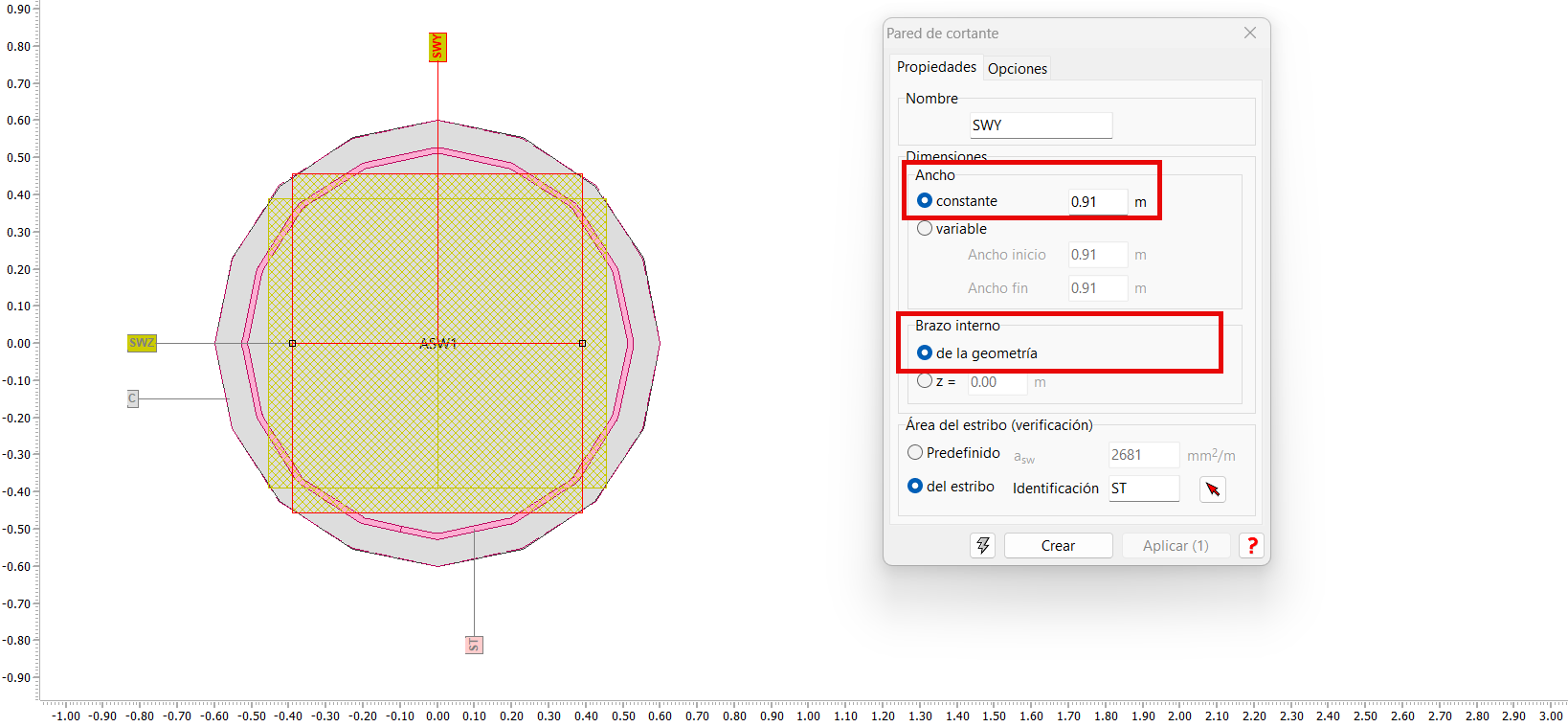

Estas secciones rectangulares se emplearán para la resistencia de los esfuerzos cortantes en cada dirección según el ancho "b" y "z" definidos en la pared de cortante:

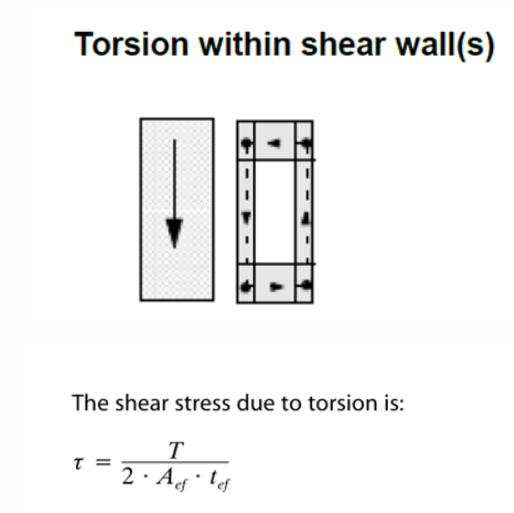

Y para la torsión se considerá el circuito interno siguiente para una sección rectangular que será resistido por la pared vertical SWZ:

Un saludo.

Buenos días.

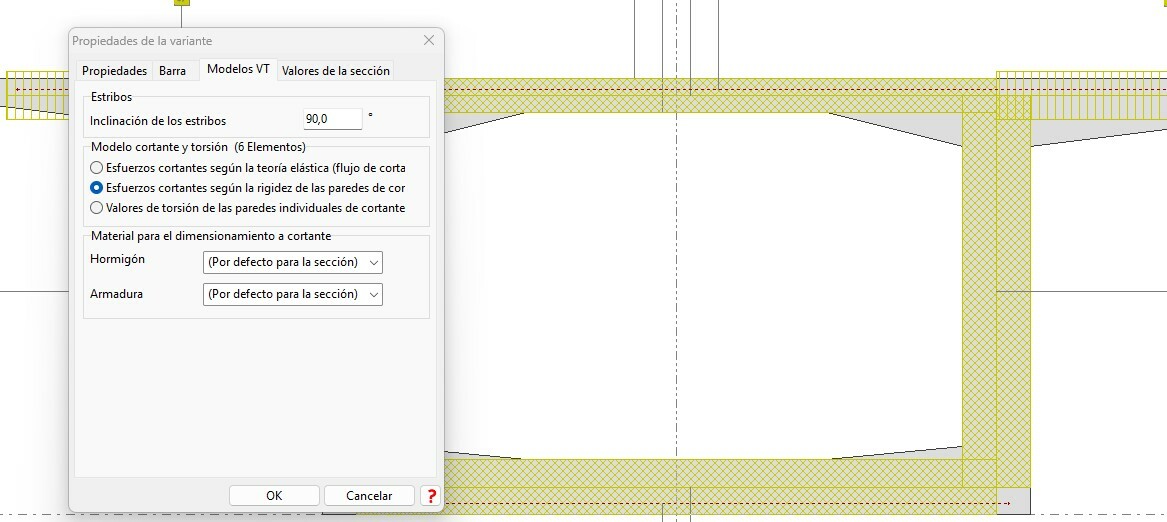

Hasta ahora estaba trabajando con Fagus 9 con la versión 231, pero me la han actualizado a la 251, y ahora ya no hay nada de modelo tipo A, B o Automático. Para las secciones cajón y doble T aparecen unas opciones, y para las rectangulares, circulares y en T otras. Sección cajón:

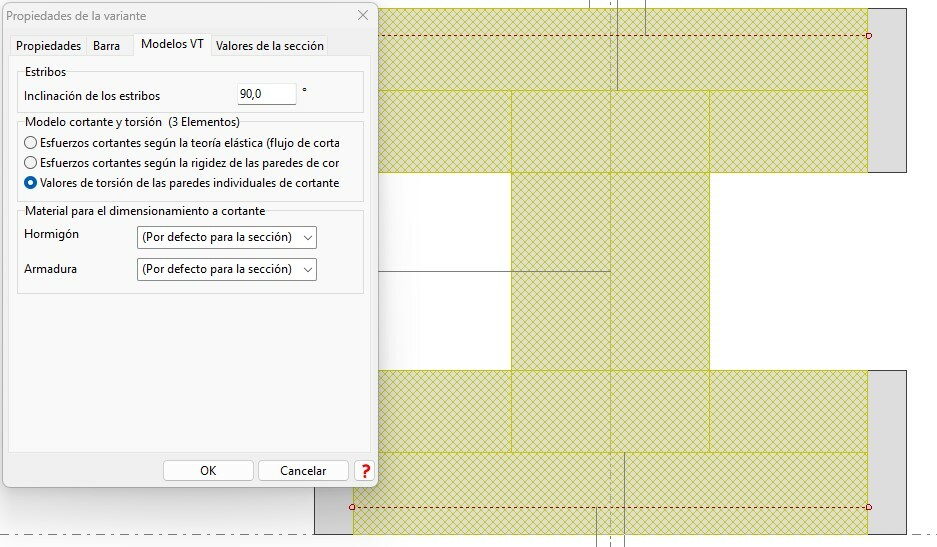

Sección en doble T:

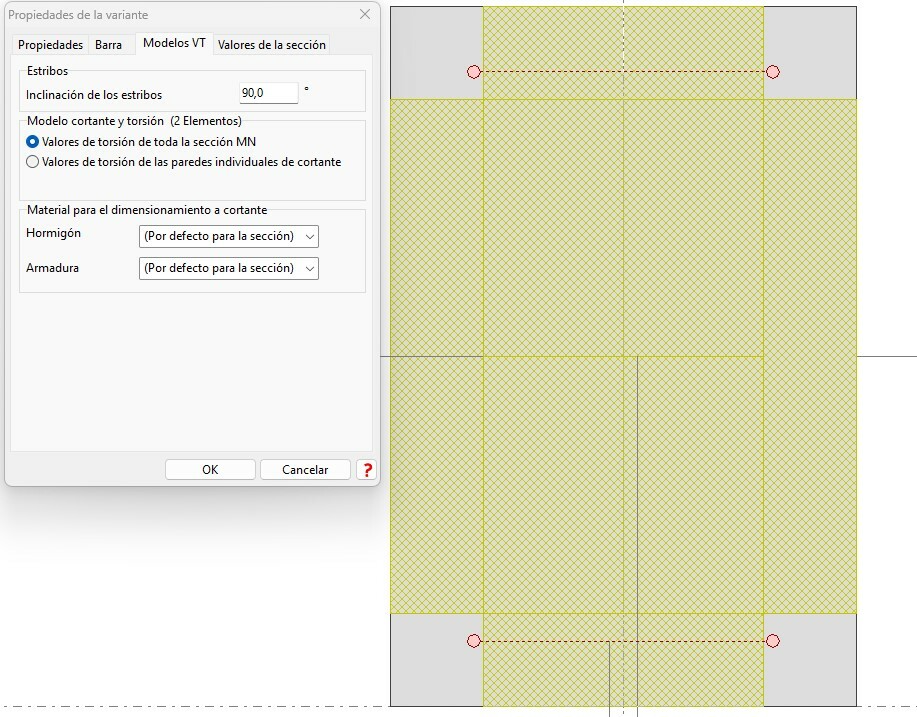

Sección rectangular:

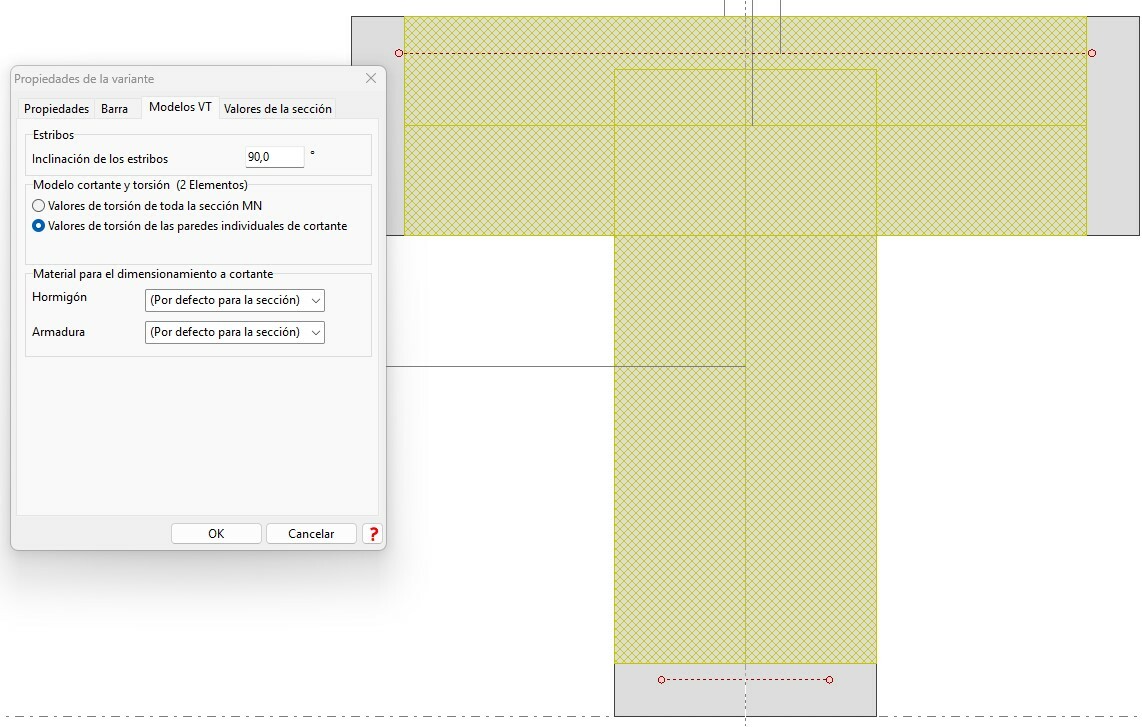

Sección en T:

¿Hay que dejar estas opciones que vienen por defecto?

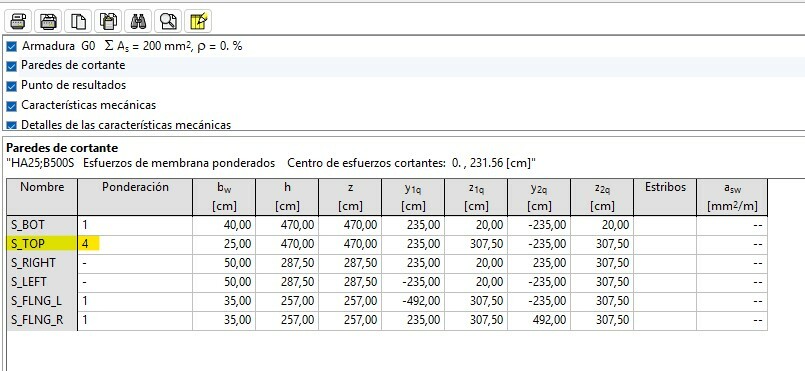

Otra duda que me surge es con los factores de ponderación de la sección en cajón. Cojo la sección que viene por defecto y la pared de cortante superior (S_TOP) tiene un factor de 4:

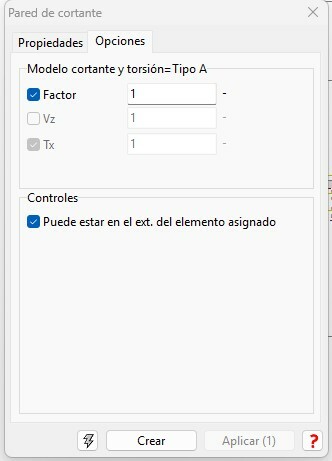

Pero si pincho en la pared S_TOP, no me aparece ese factor de 4. Aparece un 1, que además, no puedo modificar (si escribo otro nº, al darle a Aplicar vuelve a poner el 1):

(Nota: en esta última ventana se ve que está aplicando el modelo tipo A, aunque en otras secciones (rectangulares y circulares) esta información no la da)
Muchas gracias

Hola Marcos.

Como te comenté ha habido algunos cambios en las últimas versiones de Fagus, ya no se aplican los conceptos de modelos tipo A, B, si no que aparecen las opciones que muestras en función de si el número de paredes de cortante es superior o inferior a 2.

Los factores de ponderación tampoco son de aplicación, únicamente se mantienen por compatibilidad con versiones anteriores. Para versiones parámetricas ya se aplican las opciones que tocan correctamente.

Puedes encontrar más información en el siguiente artículo de nuestra web:

https://cubus-software.zendesk.com/hc/es/articles/19299594778908--C%C3%B3mo-reparte-FAGUS-el-cortante-y-el-torsor-entre-las-distintas-paredes-de-cortante

Un saludo.
