Significado de "M" en las solicitaciones
Buenos días. Tengo un par de dudas. Cuando en la pestaña Geometría se pincha en el icono “leyenda de valores de la sección”, el valor de Ax entiendo que es el área de la sección. ¿Qué es Ay y Az?

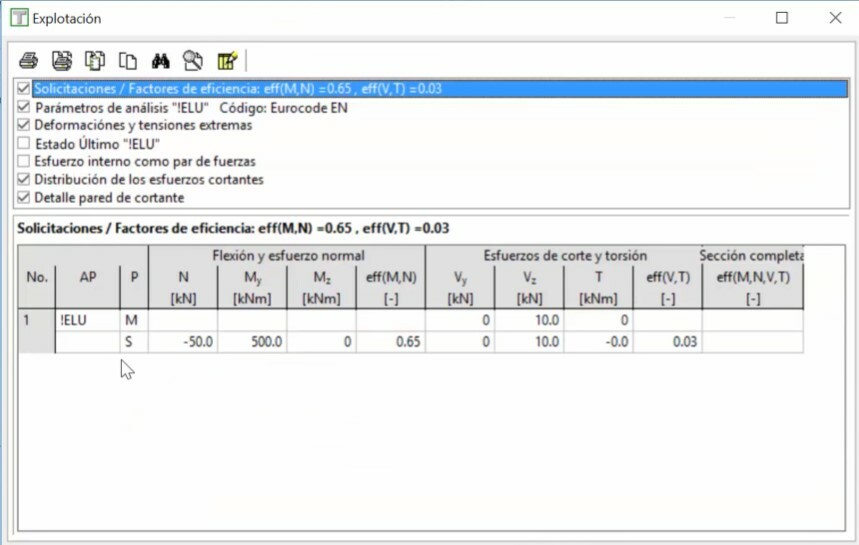

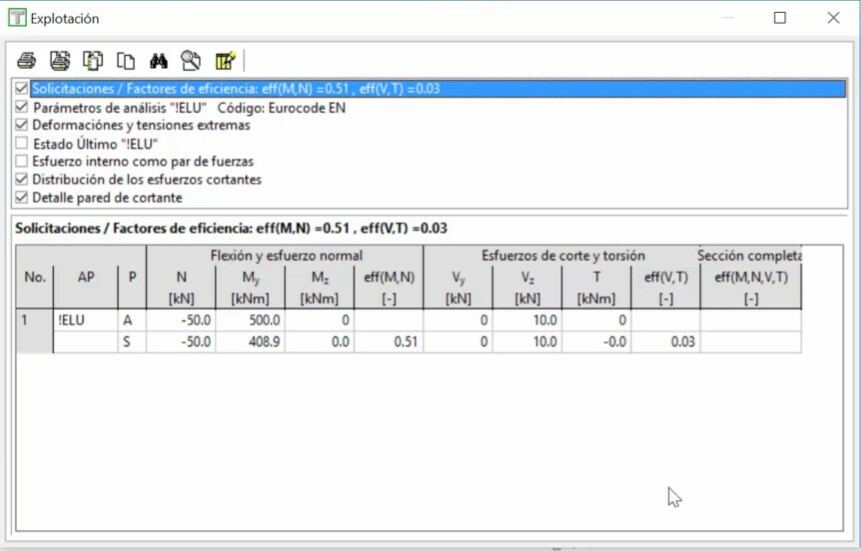

Mi segunda duda es sobre el vídeo de este punto. Al principio introduce los esfuerzos N, My y V, y al calcular le sale esta ventana Después indica como obtener los esfuerzos si el canto es variable, para posteriormente volver a poner que tiene sección constante. En este último caso la ventana que sale es esta: Se puede ver que es diferente a la primera. ¿Qué significa en esta ventana “M” que antes no aparecía?

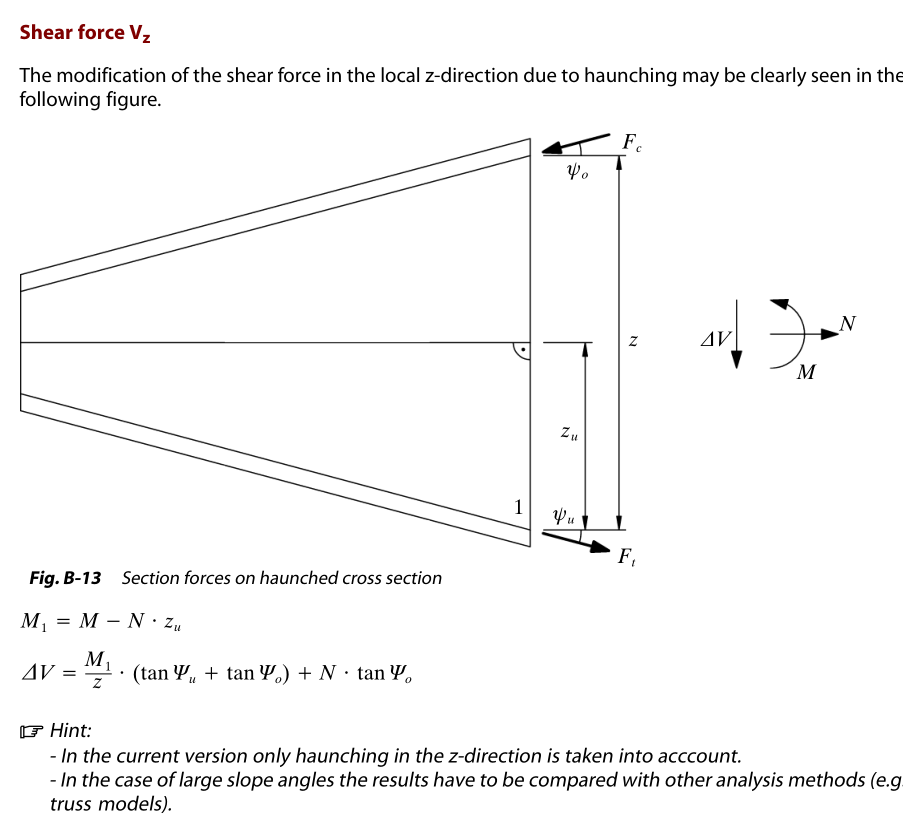

Cuando se indica que la sección tiene un canto variable se introduce una segunda línea para transformar los esfuerzos:

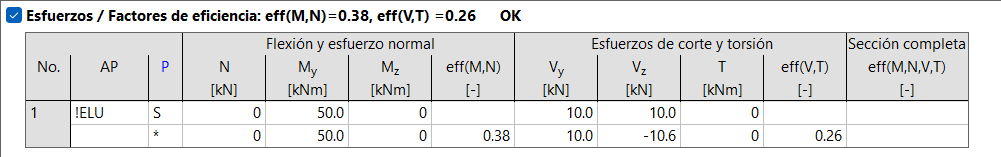

Al volver a meter un canto constante se mantiene esta línea adicional, pero no tiene ningún significado especial, simplemente se rellena si se vuelve a poner un valor de pendiente en el canto. En las versiones actuales de Fagus se indica con un asterisco *.

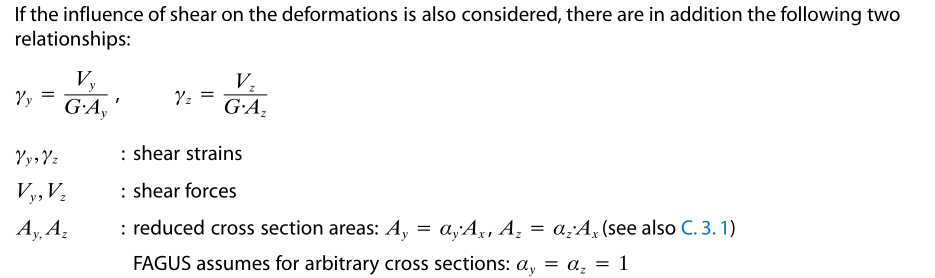

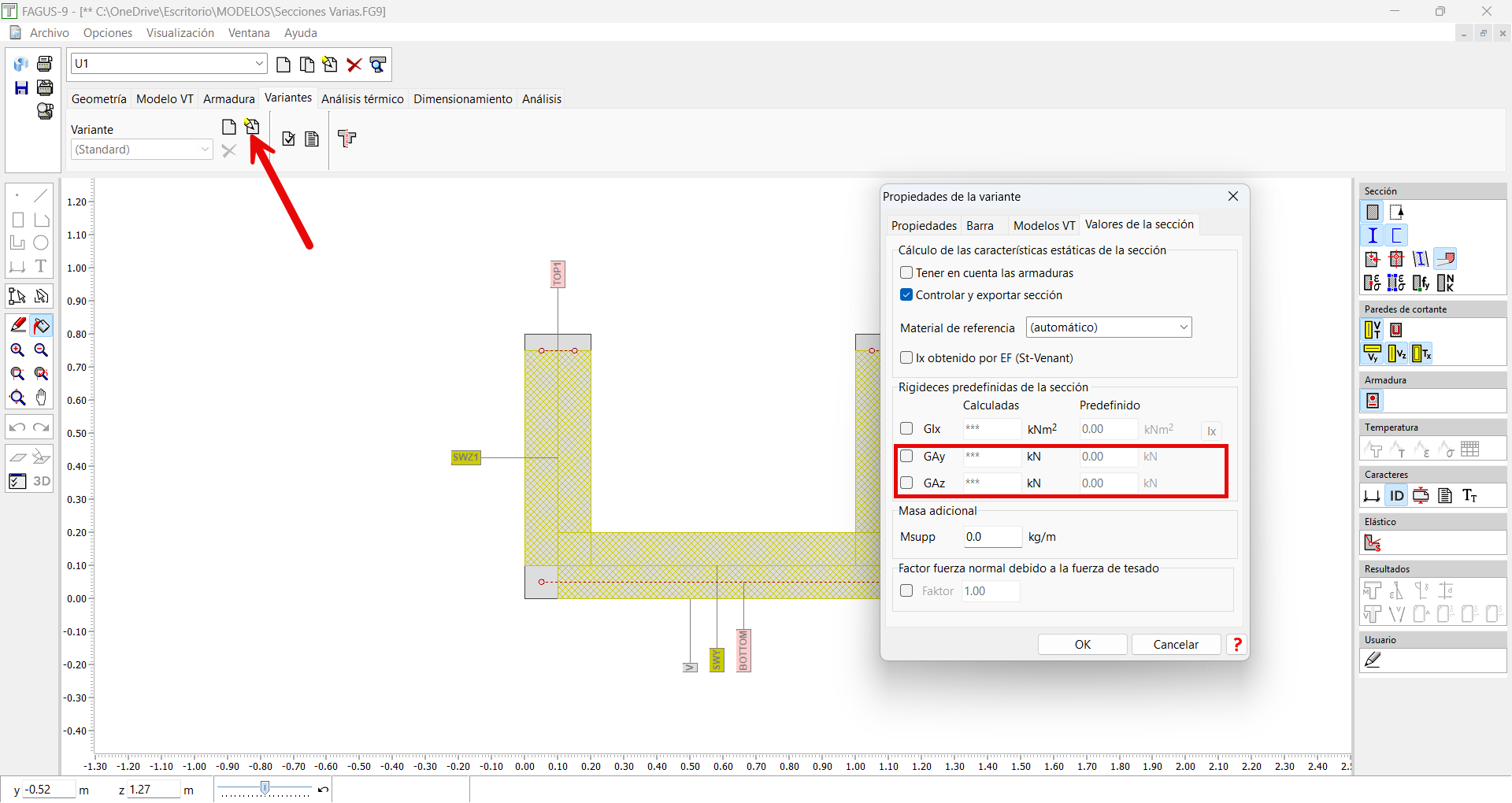

En cuanto a las áreas Ay y Az estas se utilizan para la consideración de las deformaciones a cortante. Por defecto se asignan valores igual a 1, pero se pueden editar en las propiedades de la variante:
Muchas gracias. Me surge otra duda respecto a los signos. Si meto un momento My positivo (sin axiles), como el eje Y es positivo hacia la derecha, ese momento debería generar compresiones en la parte inferior (y tracciones en la superior). Sin embargo, es justo al revés
El eje Y es el horizontal, pero no se define el sentido de la flecha para la regla de la mano derecha de forma que un momento positivo comprimirá la fibra superior de la sección.
