Preguntas

Armadura en cara exterior del muro

Tengo una duda, supongo que de concepto.

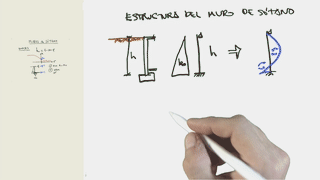

En esta lección se comenta que es necesario colocar armadura en la cara exterior frente al momento debido al empuje de las tierras, como ocurria en los muros de conteción.

Intuitivamente si el desplazamiento está impedido en la base y coronación, ese esfuerzo no apareceria en la cara exterior y no sería necesario armarlo (a nivel de cálculo, aunque se arme por cuantía o comodidad), puesto que ya hemos llegado a la convención de que se comportará como una viga biapoyada para lo que se arma su cara interior, ¿no?

Javier Martínez Burgos

2 respuestas

únete a la conversación 👇

Jordi Marina

Buenas Javier,

Te intento ayudar, aunque no soy experto en el tema.

Según lo que he entendido, hay que colocar armadura en la cara exterior por dos motivos principales:

Fisuración: Aunque existe un empotramiento en la base y articulación en la coronación, en la práctica el empotramiento en la base se comporta como una rótula (es decir, sin momento), el muro puede fisurarse en esas zonas o la zapata puede moverse o girar ligeramente. Por eso es necesario colocar armadura para controlar esas fisuras y asegurar la durabilidad y seguridad estructural.
Zapata descentrada: Si la zapata no está perfectamente centrada respecto al muro, se generan momentos en la base debido al par de fuerzas que compensan ese descentrado. Esto implica que en la cara exterior del muro aparecerán tracciones que hay que armar para resistir esos momentos.

Si no contesto a tu pregunta, vuelve a formularla por si te puedo ayudar.

10 jun 2025 - 17:23

Juan Carlos Arroyo

Experto

Hola Javier:
La jerga de una técnica siempre da lugar a confusiones. Y creo que este es el caso.
intento explicarlo llamando LADO TIERRAS y LADO AIRE,
(Como si fuese un aeropuerto; ja ja ja)

Me voy a referir a la armadura de flexión debida a los empuejs del terreno:

En muros de contención (de urbanización, muros en ménsula), es decir, SIN coacción en su coronación, se necesita armadura en el LADO TIERRAS
En muros de sótano, es decir, CON coacción en su coronación, se necesita armadura en el LADO AIRE

No sé si eso resuelvbe tu duda..

Un saludo y gracias por preguntar

12 jun 2025 - 19:24
