Grafica de los puntos obtenidos

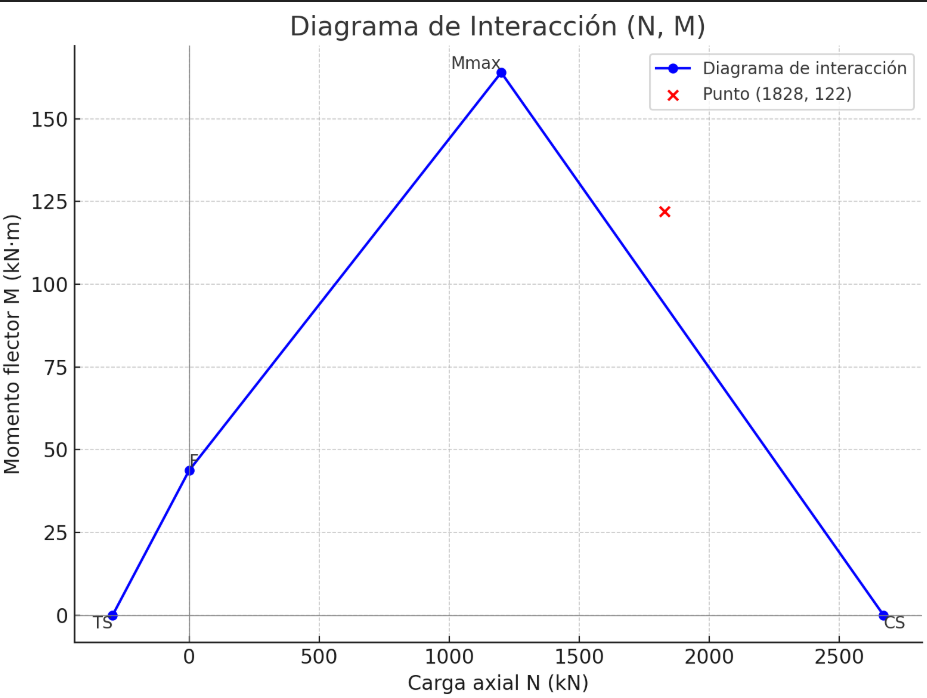

He dibujado el diagrama de iteracción (simplificado) con los puntos obtenidos:

TS (-294, 0): Tracción simple.
CS (2670, 0): Compresión simple.
F (0, 43.73): Punto de flexión pura.
Mmax (1200, 164): Momento máximo admisible.

Y he grafiado el punto obtenido en el ejercicio.


Este punto, todo y aparecer fuera del diagrama "simplificado", realmente forma parte del diagrama de iteacción, ya que la pareja de fuerzas estan en un plano de rotura.

Solo queria hacer el ejercicio de ver donde quedaba ese plano de rotura en el diagrama para tenerlo más claro y lo comparto.
