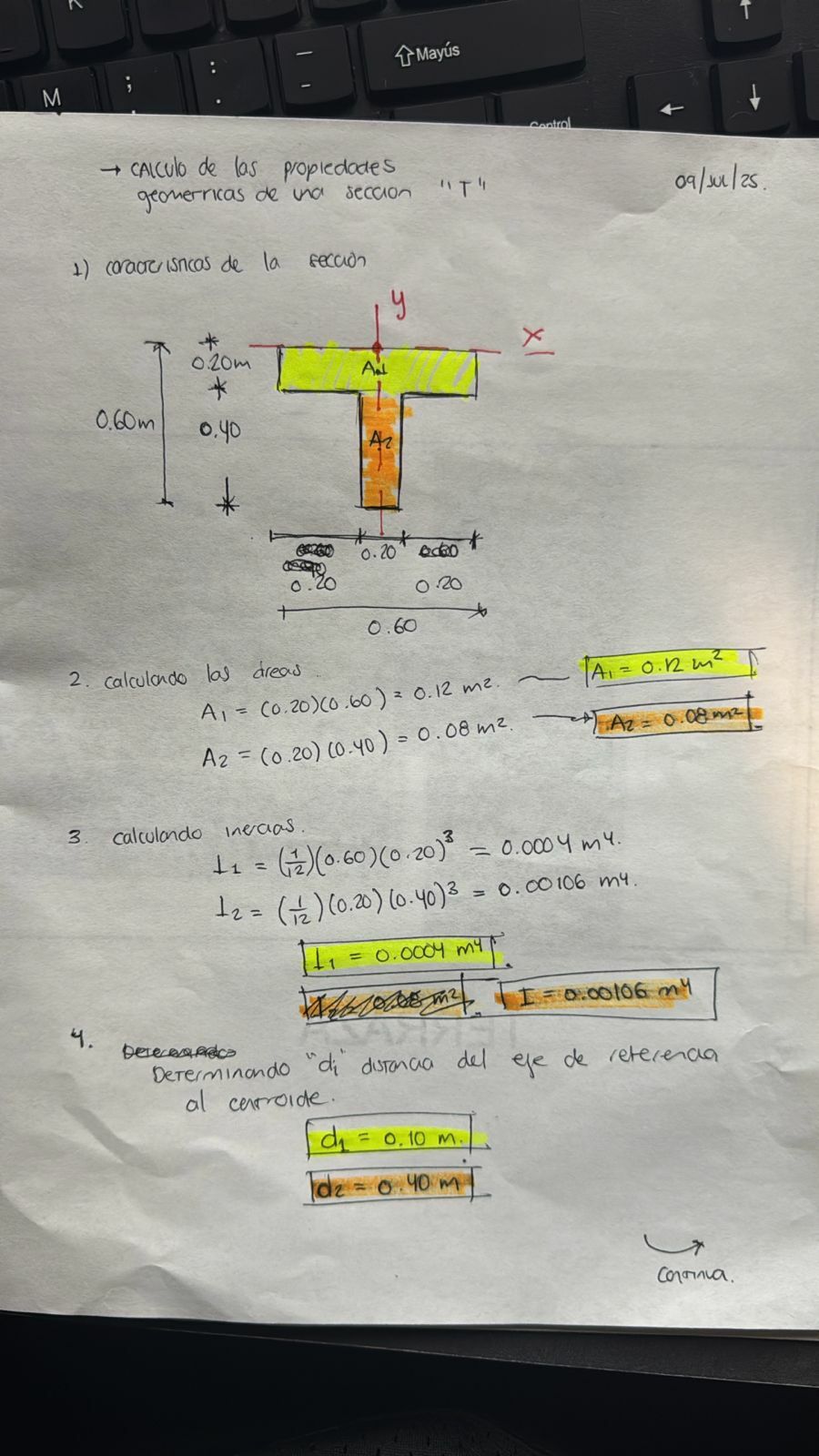

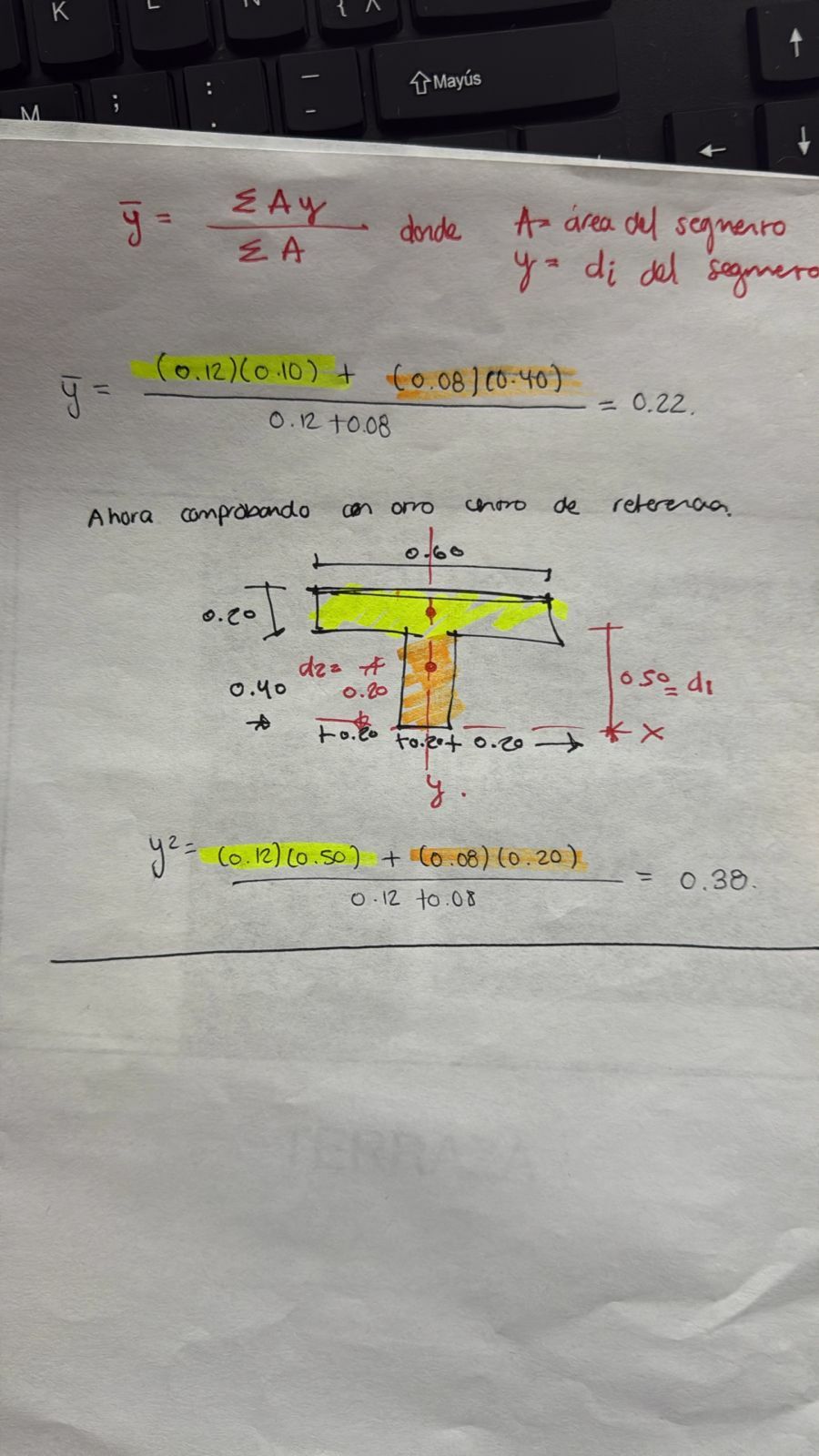

Entiendo que, para calcular el centro de gravedad (CDG), divides la sección en dos rectángulos (el alma vertical y el ala horizontal), y tomas un eje de referencia (por ejemplo, la base del alma o la parte superior del ala) para medir desde él las posiciones de los centroides de cada rectángulo.
Es importante saber que el eje de referencia puede ser cualquiera, no hay una ubicación específica obligatoria. Lo que debe mantenerse es la coherencia: todas las distancias que uses en el cálculo (posiciones de los centroides) deben estar referidas al mismo eje.
Por tanto, la distancia al centro de gravedad desde el eje elegido será distinta según el punto de referencia que tomes, pero la posición del centro de gravedad en la sección será siempre la misma.

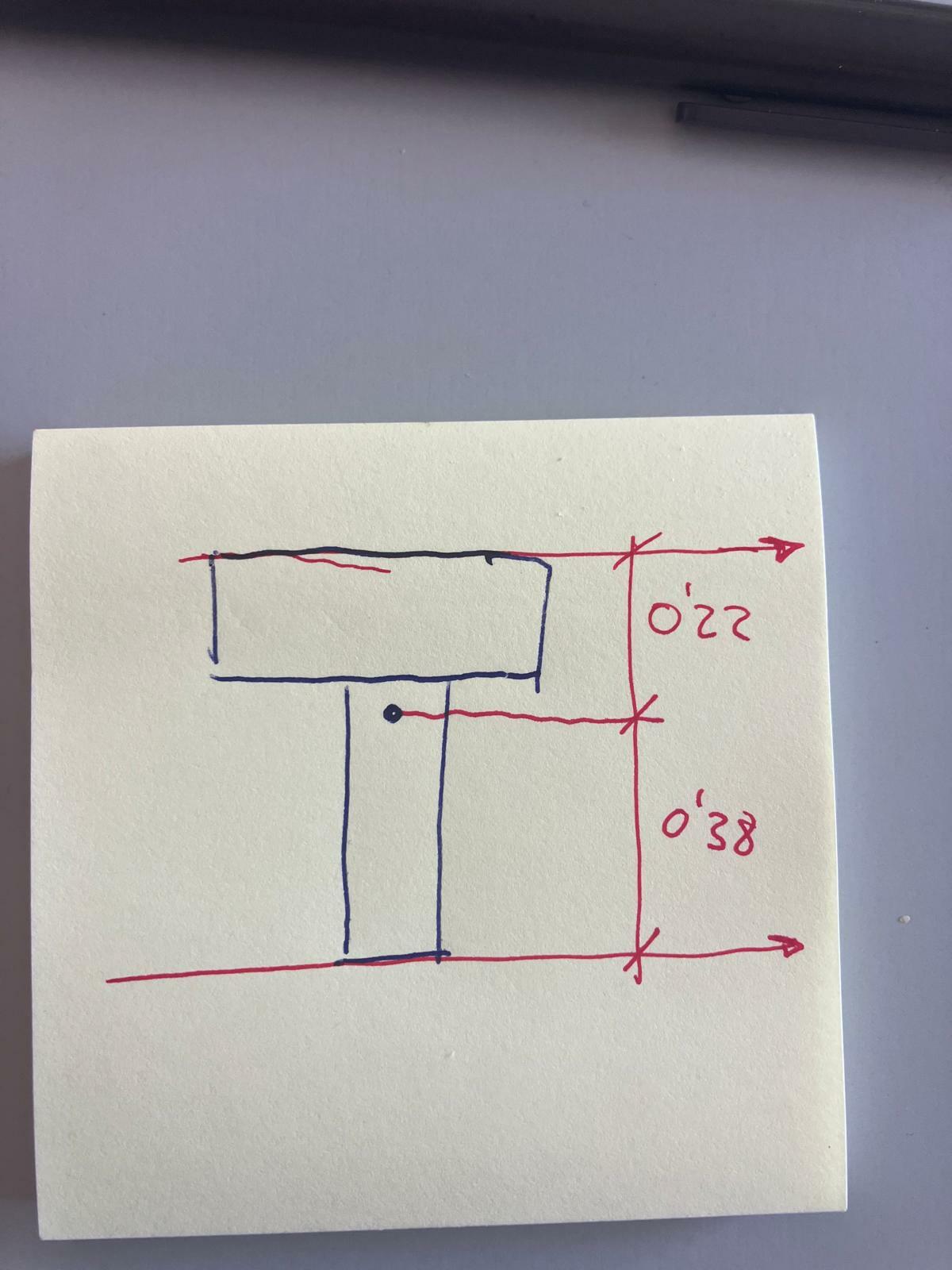

Hola Carlos Me meto en el hilo. Es exactamente como lo tienes realizado. En el primer ejemplo, con el eje de referencia en la cara superior de la T, el centro de masas está a 0.22m del mismo. En el segundo, el centro de gravedad está a 0.38m del eje de referencia que está en la base.
